今天要介绍的新材料是新的外墙装饰材料——陶板。







自从1985年第一个陶土板项目在德国慕尼黑落成，至今陶板已有超过30年的历史，因其独特的魅力，在建筑立面上更是深受建筑设计师的热爱，被广泛应用在各类建筑之中。



陶板是如今建筑界十分火爆的新型幕墙材料，采用干挂安装，方便更换，给设计运用提供了更灵活的外立面设计解决方案，有利于城市的美化和建筑的生活化。



-01-

陶板组成及类型

Constitute | Category



陶板，是以天然陶土为主要原料，添加少量石英、浮石、长石及色料等其它成分，用流动态的陶土浆通过模具挤压所形成板材。



① 陶板产品分类



按照结构，陶土幕墙产品可分为单层陶板、双层中空式陶板、陶棍以及陶土百叶；按照表面效果分为自然面、喷砂面、凹槽面、印花面、波纹面及釉面。双层陶板的中空设计不仅减轻了陶板的自重，还提高了陶板的透气、隔音和保温性能。



• 单层陶板∶又称实心陶板，当承载力要求低时采用，实际工程中应用相对较少。主要应用于要求不高的局部装饰的建筑墙面。它的特点是没有空腔，截面为实心体。常规厚度为 20~30mm，板宽150~600mm，最大板长 1200mm ，单位重量为 45~65kg/ m²。



• 双层中空式陶板∶最常见的建筑幕墙用陶板形式之一。其承载力高，自重轻，中空的内部结构有助于节能和隔音性能的提高。板面可根据设计需求做出各种个性化的表面肌理和色彩搭配。



• 陶棍及陶百叶∶陶棍及陶百叶是陶板产品中的重要类型，应用十分广泛，有方形、矩形、圆形、三角形、菱形等众多的截面类型可供选择，安装方式也很多样化。它既可作为幕墙的外遮阳装置，减少阳光直接照射，提高建筑的舒适性和美观性，也可应用于室内装饰，使建筑更富有艺术气息。



② 陶板规格



陶板可以根据不同的安装需要进行任意切割，以满足建筑风格的需要。



普通陶板产品按厚度和截面形态分为四类：

40mm左右厚空心大板；30mm左右厚空心中板；20mm左右厚空心小板；15-20mm厚实心板。

常规长度：300mm、600mm、900mm、1200mm、1500mm、1800mm；

常规宽度：200mm、250mm、300mm、450mm、500mm、550mm、600mm；

（不同厂家各有差别，仅供参考）

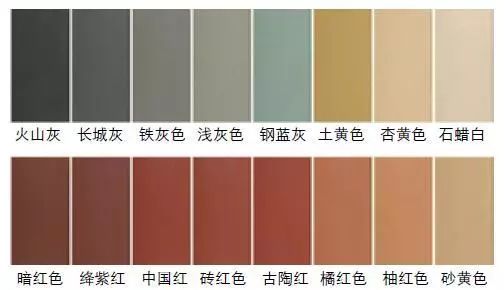

③ 陶板颜色



陶板的颜色可以是陶土经高温烧制后的天然颜色，通常有红色、黄色、灰色三个色系，颜色非常丰富，能够满足建筑设计师和业主对建筑外墙颜色的选择要求。色泽莹润温婉，有亲和力，耐久性好。陶板的自然质感及其永恒的陶土颜色极大的激起了业主和建筑设计师的兴趣。



-02-

陶板特性

Performance

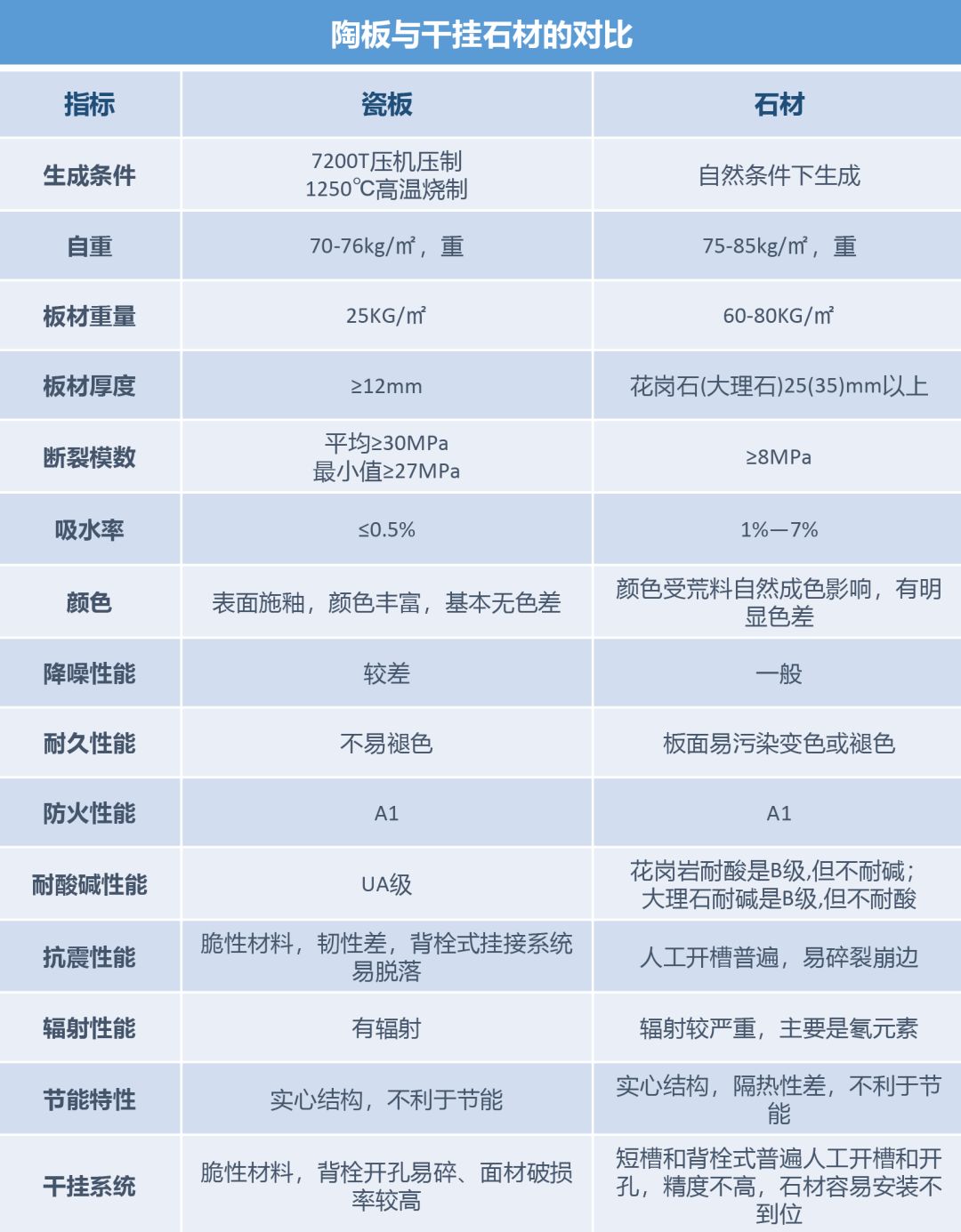

陶板与干挂石材对比

① 材料绿色环保，由天然陶土配石英砂，经过挤压成型、高温煅烧而成，没有放射性，耐久性好，可循环再生的一种新型建筑材料；

② 历久弥新，颜色为天然陶土本色，色泽自然、鲜亮、均匀，不褪色，经久耐用，赋予幕墙持久的生命力；

③ 空心结构，自重轻，同时增加热阻，起到保温作用。陶土板重量轻，比石材幕墙更为简易、轻巧，节约幕墙配套成本；

④ 易洁功能显著，由于陶板的物理化学性能的稳定性，及其表面的一些特殊处理。具有耐酸碱，抗静电的作用，所以不会吸附灰尘；另外更具等压雨幕原理，没有分解掉的脏东西会随着雨水冲刷而恢复干净，永保温润原始色泽；

⑤ 各项性能高，技术性能稳定，抗冲击能力强，满足幕墙的风荷载设计要求；耐高温，抗霜冻能力强；阻燃性好，安全防火；

⑥ 高颜值，具有温和的外观特质，容易与玻璃、金属搭配使用，陶土幕墙色泽温润柔和，可增加建筑本身的人文气息。



-03-

陶板产品工艺

Technic



① 陶板生产工艺

陶板是以天然陶土为主要原料，添加少量石英、浮石、长石及色料等其它成分，经过高压挤出成型、低温干燥及1200℃的高温烧制而成，具有绿色环保、无辐射、色泽温和、不会带来光污染等特点。经过烧制的陶板因热胀冷缩会产生尺寸上的差异，经高精度机械切割后，再经检验合格方可供应市场。



② 陶板幕墙施工工艺

 陶板产品主要采用湿法挤压成型方法。根据表面的处理工艺不同，陶板主要可分为釉面陶板和无釉面陶板，大部分产品为无釉面天然质感陶板。釉面陶板是在陶板表面施加一层玻璃胎体釉面，表面更加光泽，与常见的陶瓷器皿类似，部分建筑项目也有采用。



陶板的安装方式可分为开放式和密闭式两种系统。

• 开放式：根据等压雨幕原理进行板缝设计，有防水胶条，具有很好的防水功能。在接缝处不用打密封胶，避免陶板受污染而影响外观效果。

• 密闭式：采用陶板专用密封胶嵌缝，系统的防水功能可得到更好的保障。陶板背后形成密闭的空气层，具有更好的保温节能功效。

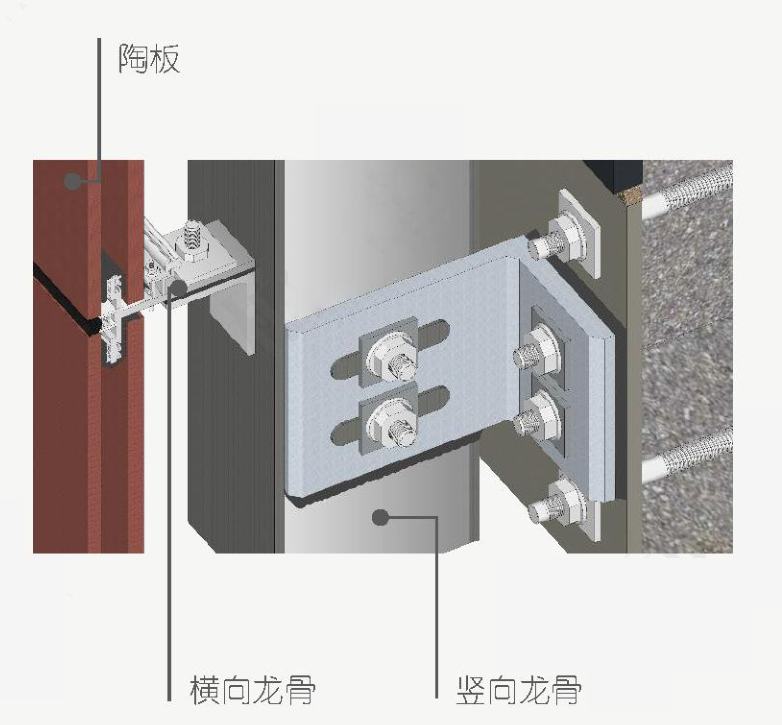

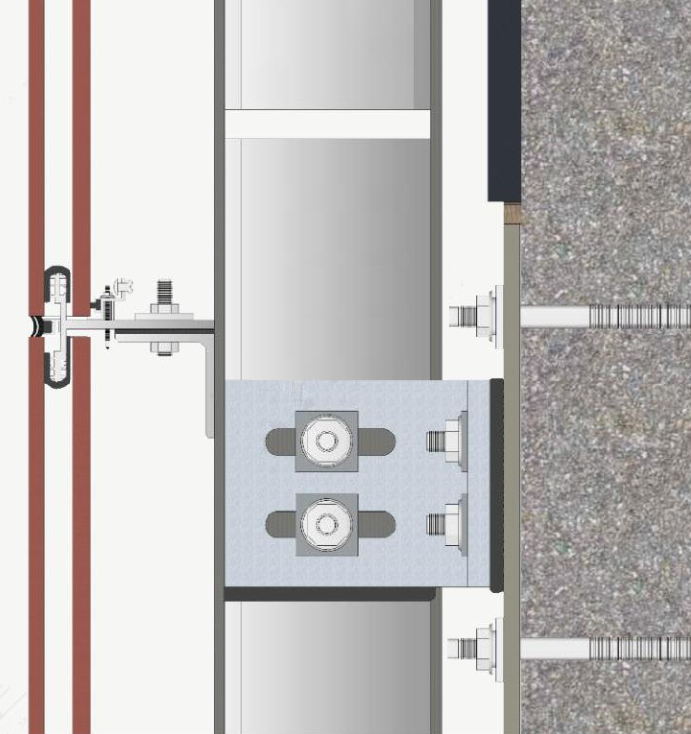

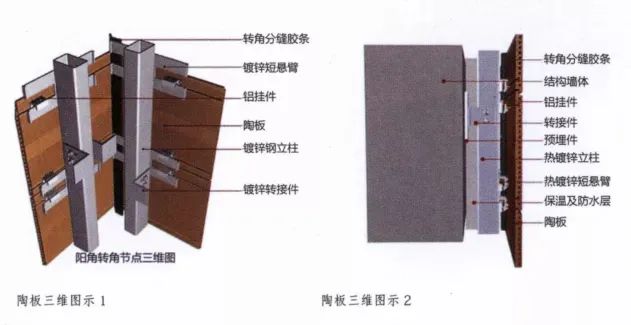

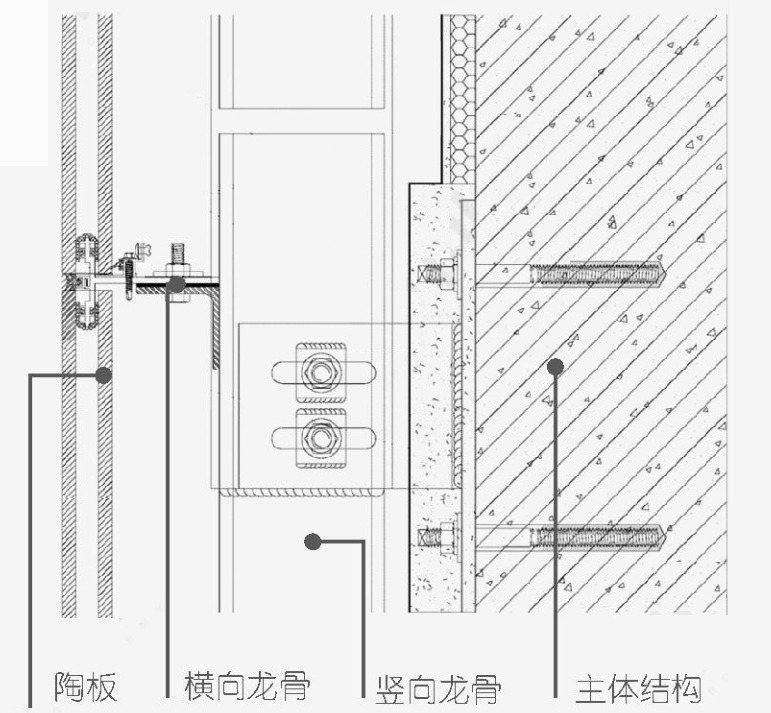

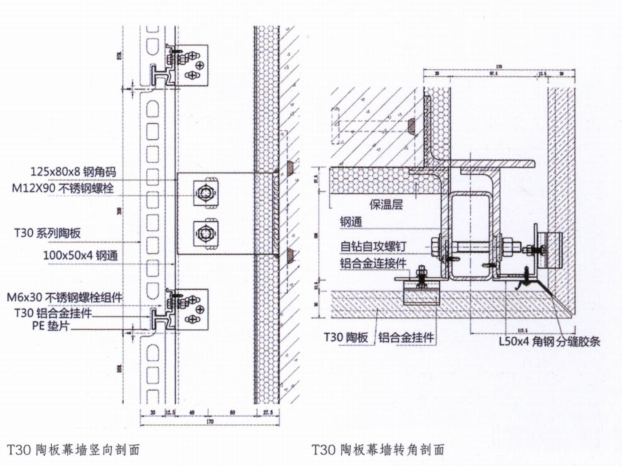

安装示意图



• 陶板物理参数和陶板规范、计算书的一致性；

• 陶板外观和施工图纸、陶板规范（参照金属与石材幕墙规范）的符合性；

• 支撑系统验收（参照金属与石材幕墙规范）；

• 辅助功能性验收（如防火、防水、隔音、保温、抗震等）；

• 材料合格证、测试表、埋件拉拔试验及整个体系的四性性能试验等。





-04-

应用案例

Application case









① 住宅外立面

比如龙华金茂府近7万平米立面全部使用干挂陶板，共计约15万件陶板立面。



使用全建筑干挂工艺，为解决外墙无干挂承重点的难题，龙华金茂府在外墙搭建钢架轮埋入，并调动全国所有城市公司的“超级工人”，考究每块陶板切割周长误差不能大于2mm，以保证楼体陶板的平整结合。

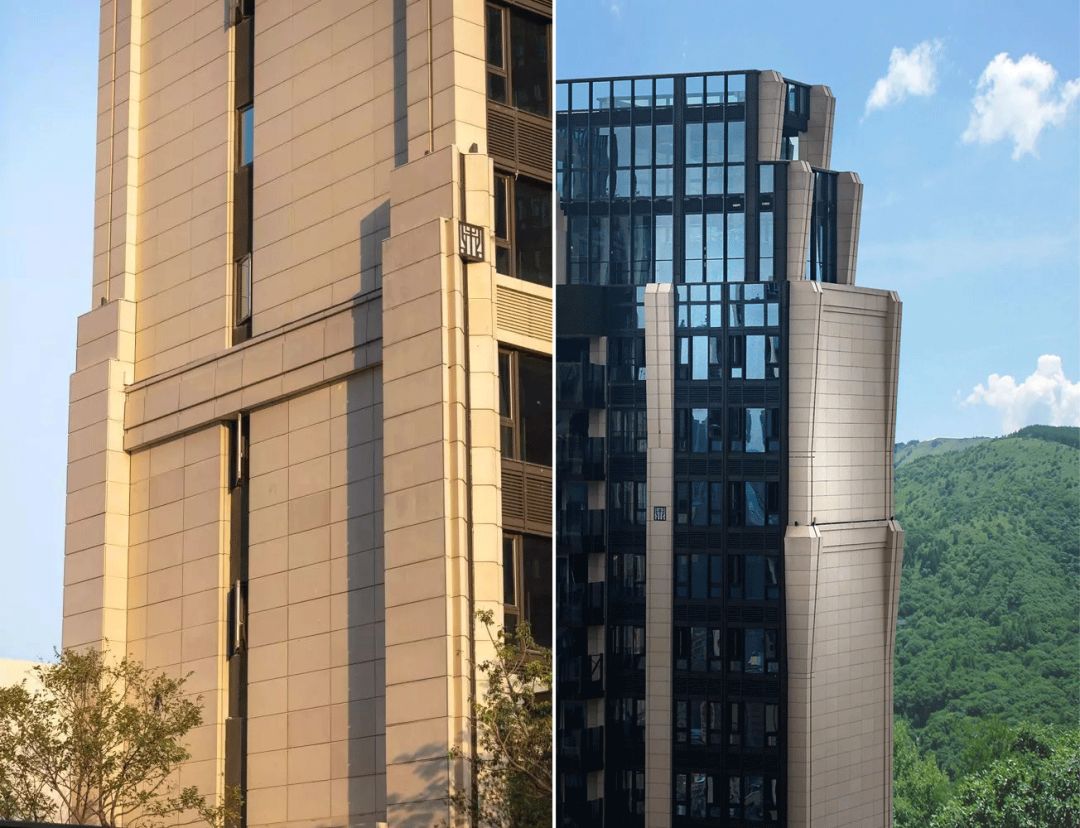

深圳龙华金茂府实景图



金茂府的外墙陶板有吸音效果，陶板与混凝土之间的空腔保温层、隔音效果更佳。

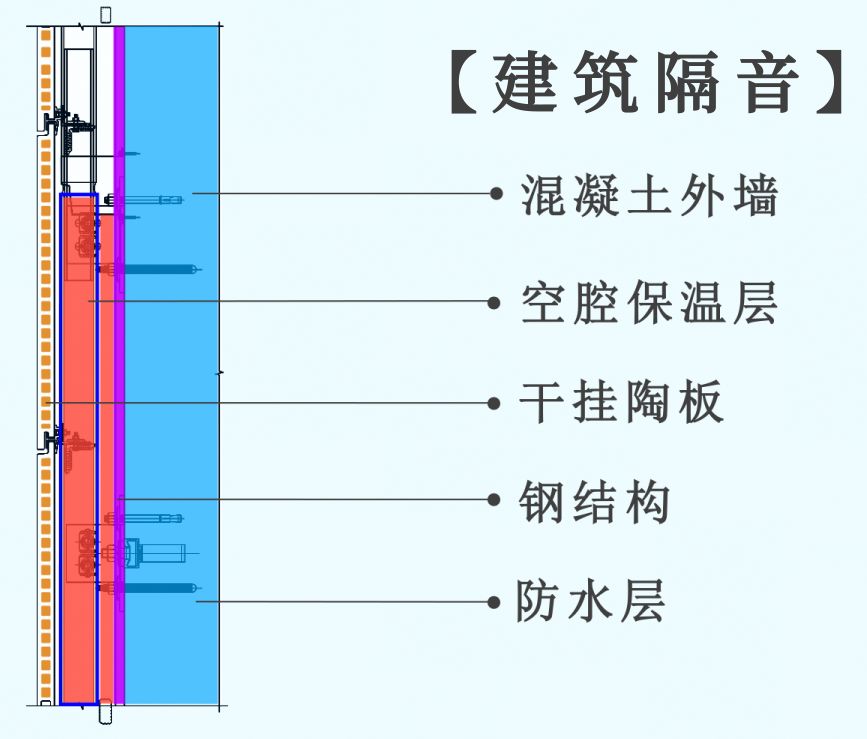

外墙示意图

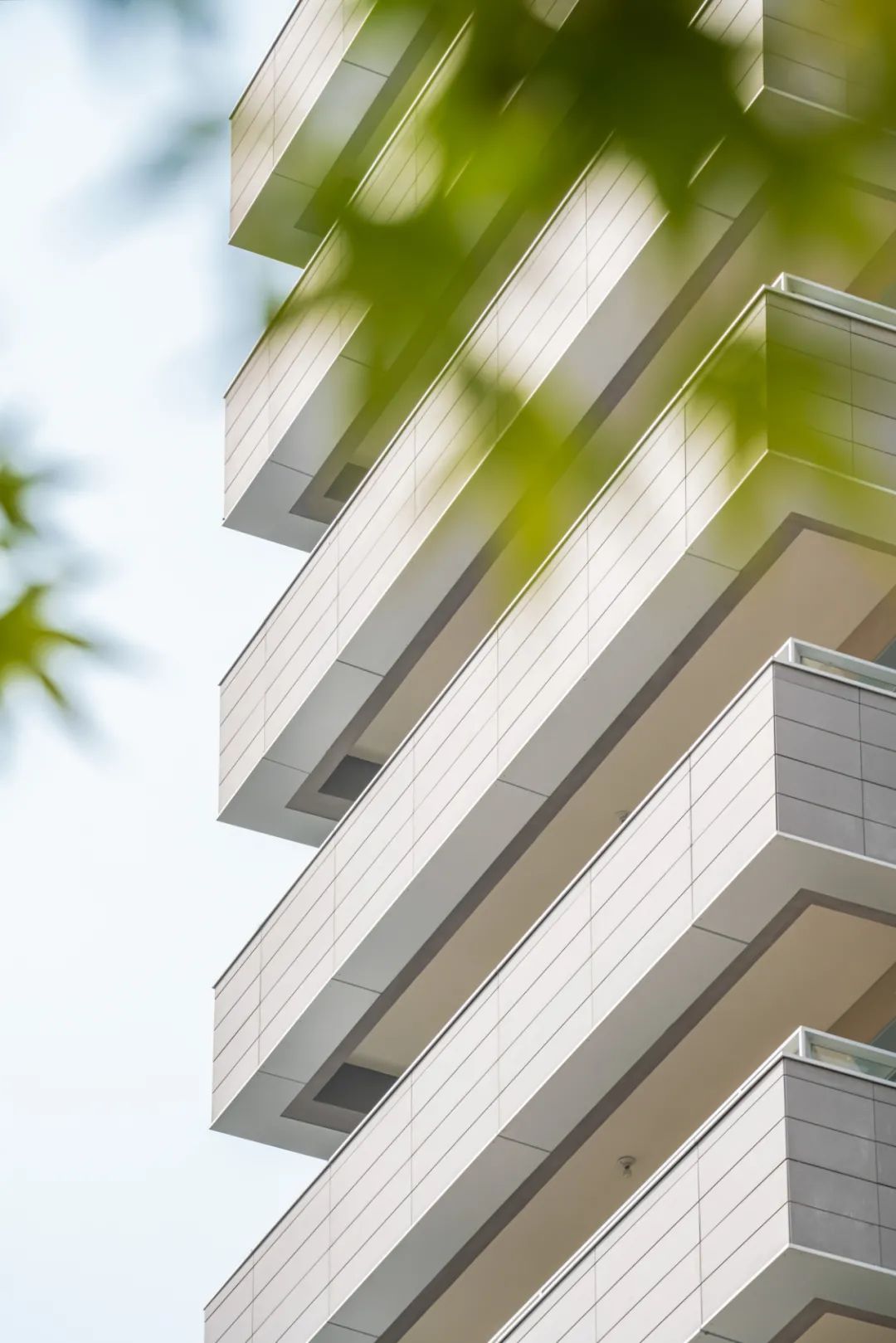

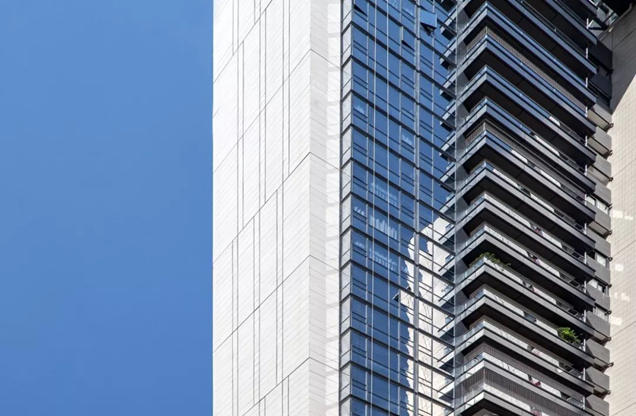

深圳华润城润府外立面材质主要为米白色陶板与深灰铝合金，色彩对比强烈，简洁大方，时尚现代。



深圳华润城润府外立面实景图

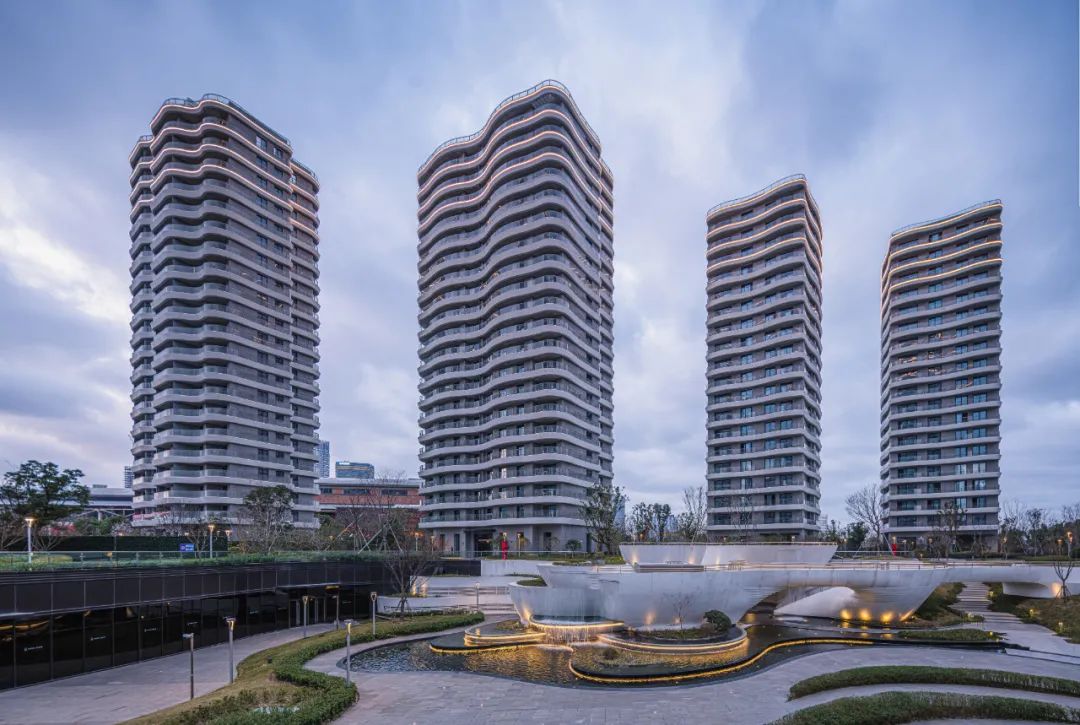

陆家嘴中信九庐项目ARQ建筑事务所以GRC和陶板材料，在外立面做出柔和的曲线造型，不仅整合了立面，而且波纹的形象也使得建筑呈现统一和谐的景观。

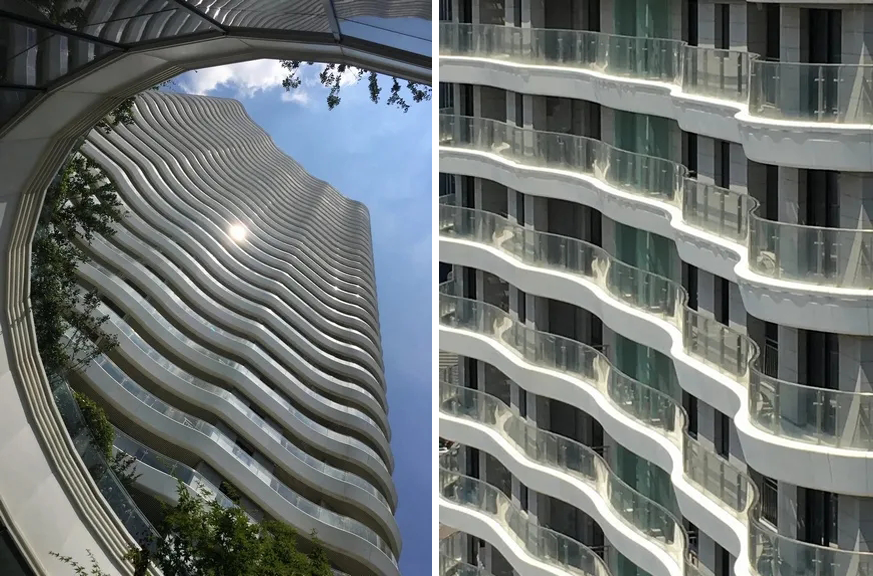

陆家嘴中信九庐



在立面设计上，对可能产生不利视线的区域，设立精美的陶板外墙，通过装饰百叶进行视线引导，开放有利视线，屏蔽不利视线，ARQ建筑事务所以流线型的设计，规整住宅建筑中零碎的立面。

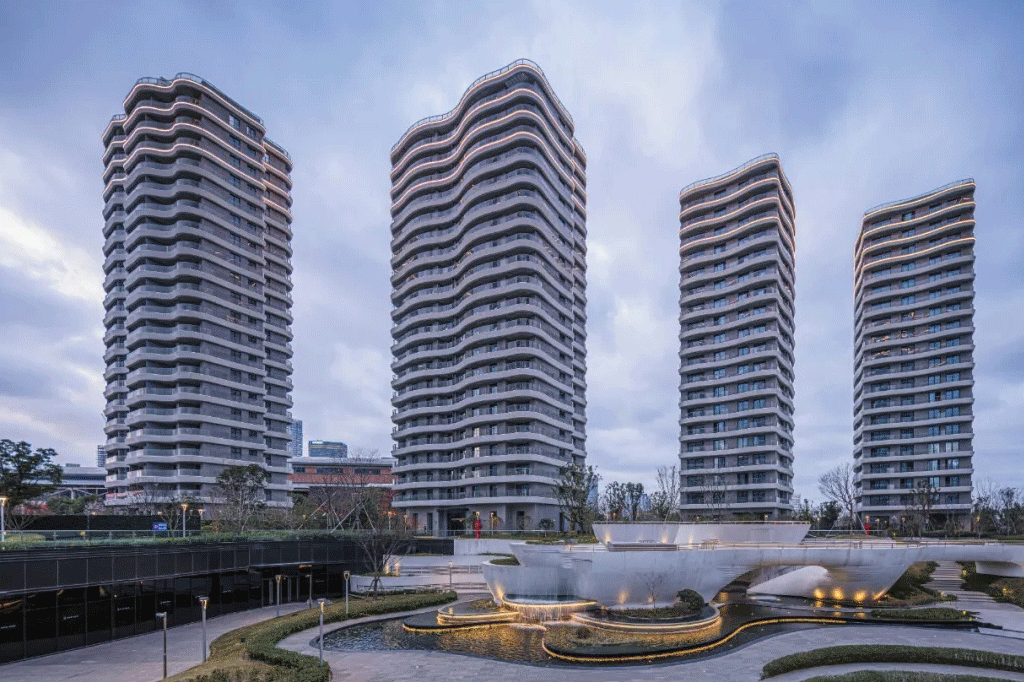

陆家嘴中信九庐

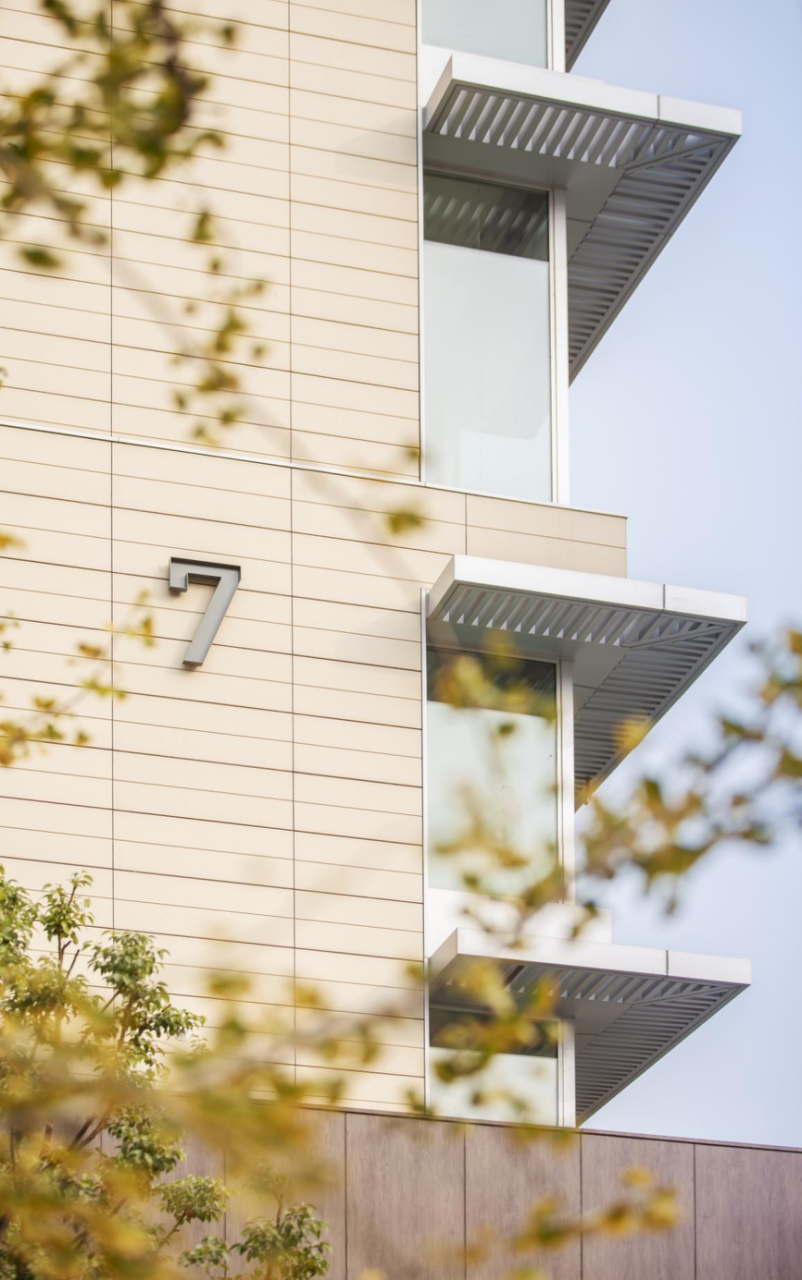

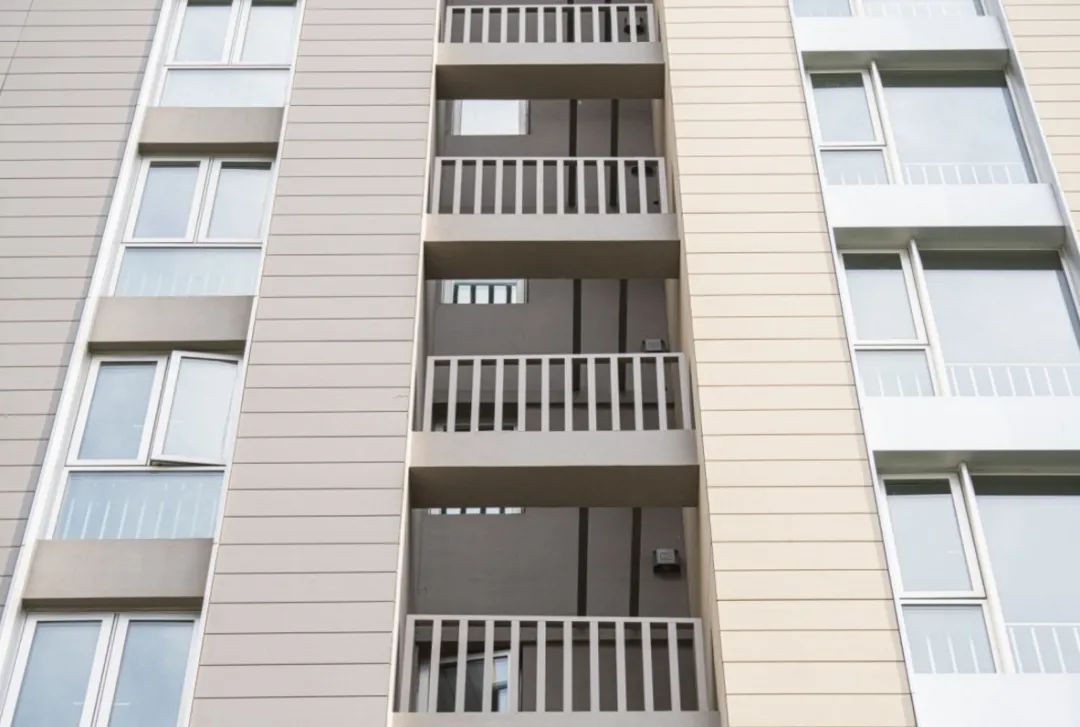

郑州永威上和郡外立面采用了陶板，选用陶板作为外立面除了其艺术之美外，还践行着城市绿色环保的理念。



郑州永威上和郡陶板立面



郑州永威上和郡一期陶板立面实拍图

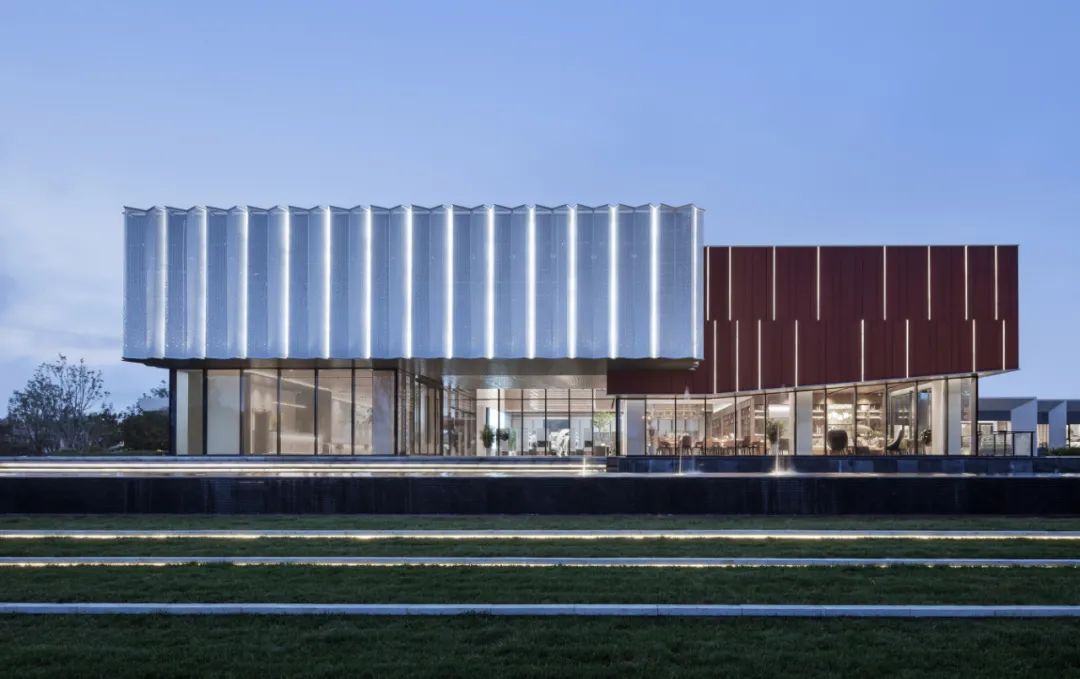

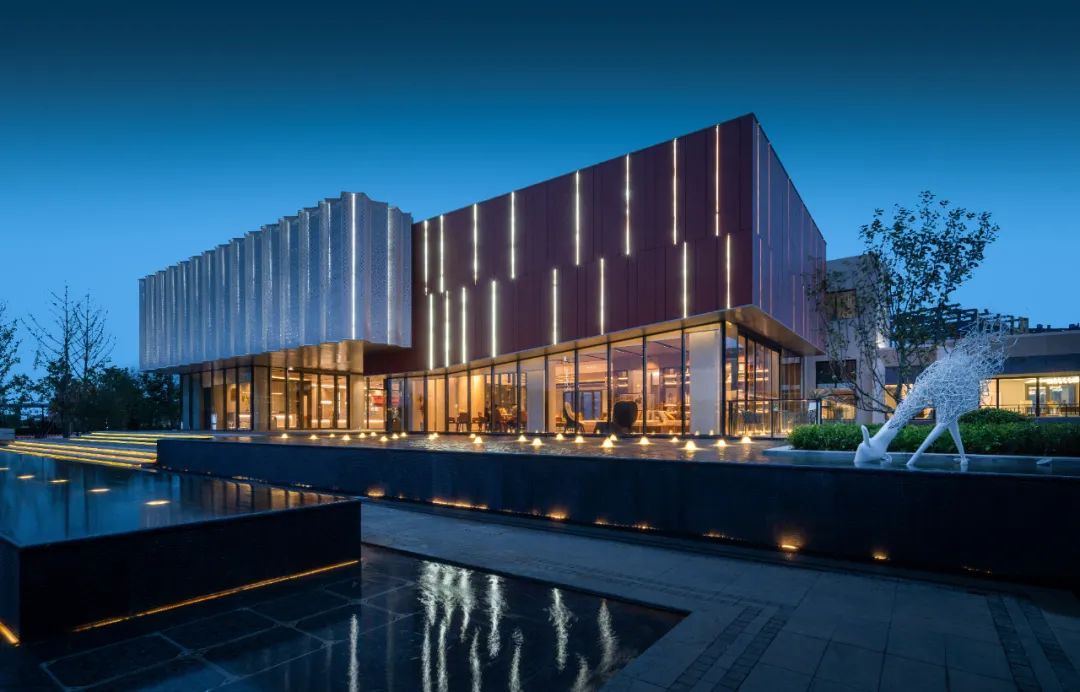

中梁即墨·拾光漫城，建筑采用现代简洁的形体穿插，主要材质为穿孔铝板和红色陶土板，红色陶土板的材质主要灵感来源于青岛传统红色屋顶。

中梁即墨·拾光漫城实景图

中梁即墨·拾光漫城实景图



 ② 公建外立面

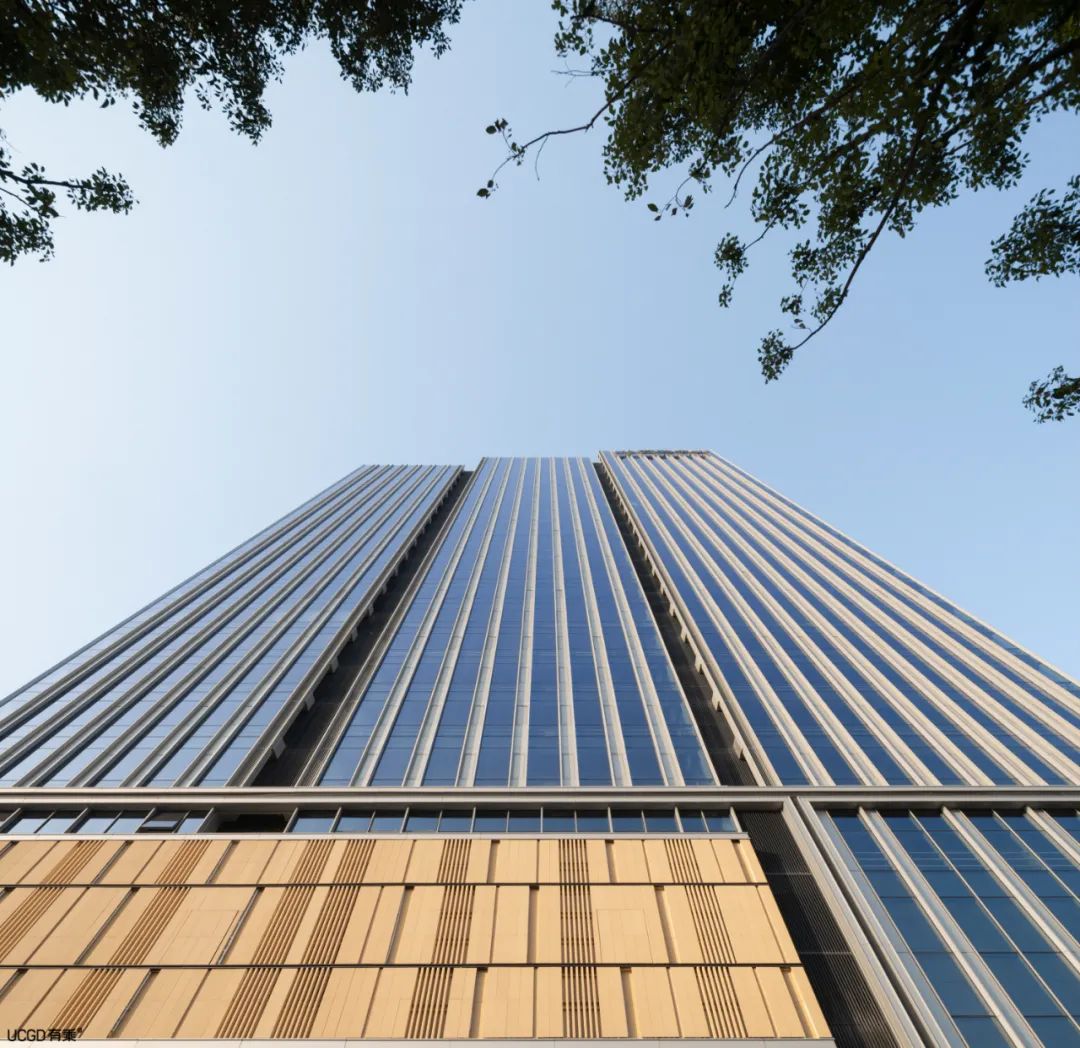

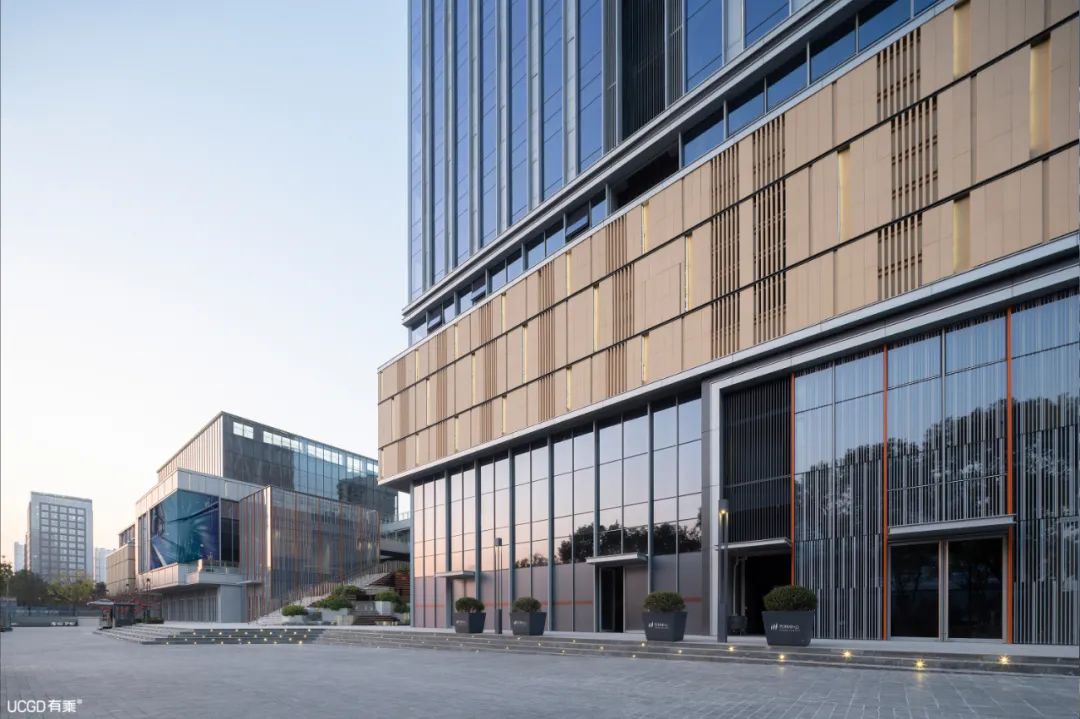

温州万科中心建筑由体量不等的体块相互穿插而成，立面选用了玻璃、铝板、陶板等材质。陶板与铝板的实、玻璃幕墙的虚、印花玻璃的半实半虚分别对应了大空间商业及小功能商铺的不同需求。



温州万科中心 建筑摄影：邱日培 周麒



陶板自带肌理，颜色选用米白色，为以银白和蓝灰为基调的立面中增添了一些暖意。竖向陶棍的使用不仅解决了空调对外排风的问题，也给陶板造型添加了丰富性。



温州万科中心 建筑摄影：邱日培 周麒

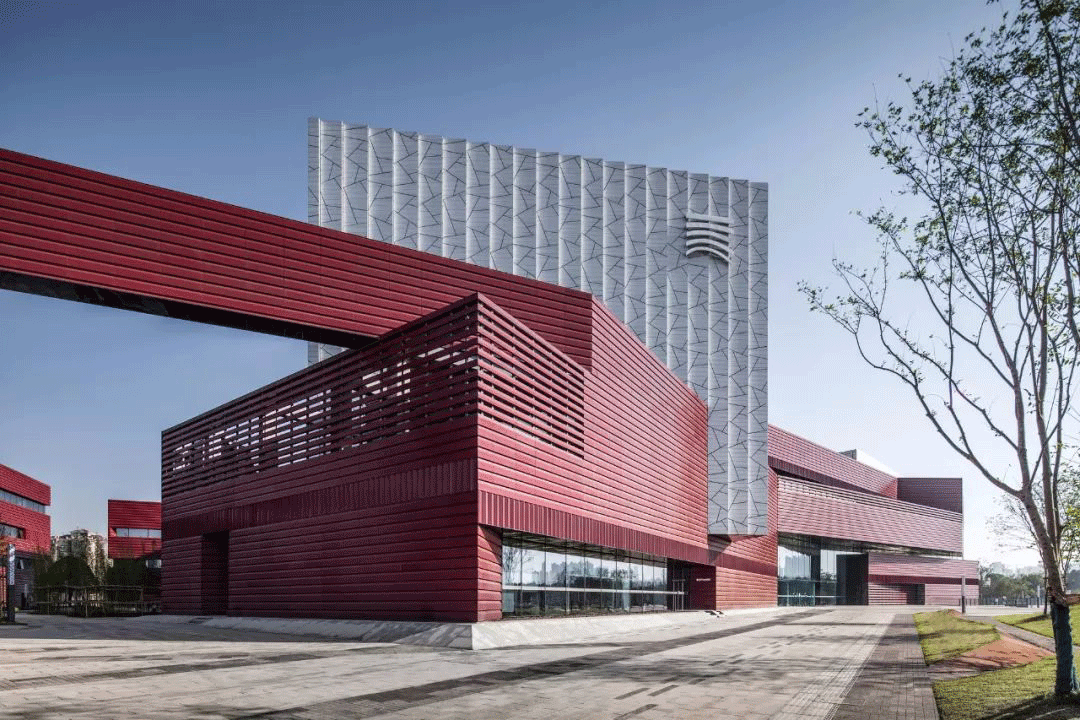

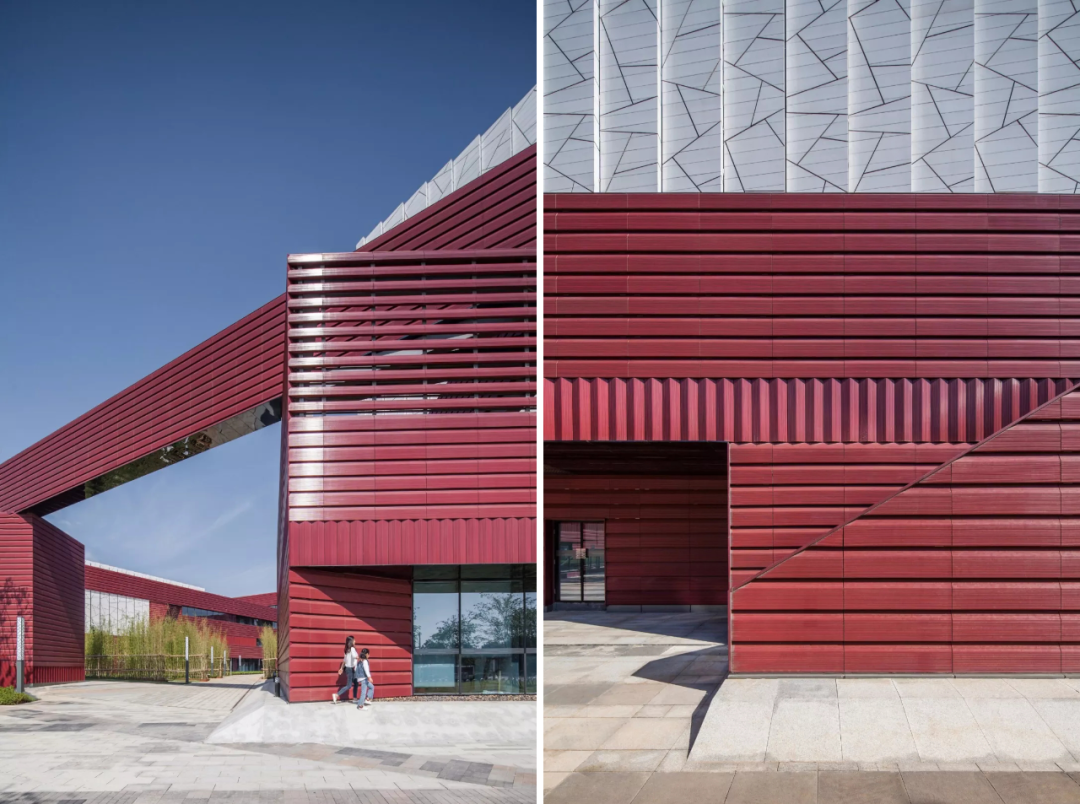

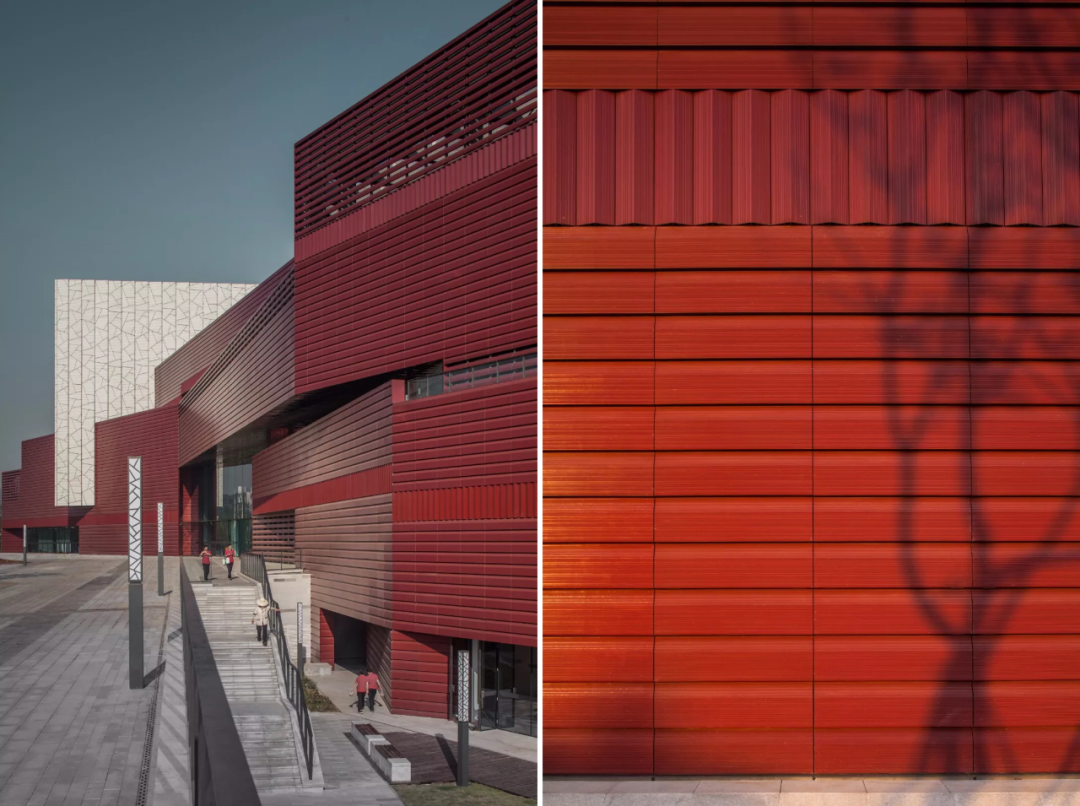

湖南美术馆外立面大面积采用了红色釉面陶板，通过空间关系在光影中产生了奇妙的色彩效果。受阳光变化影响的釉面，而红陶板面呈现出丰富而温色系的过渡。甚至立面的质感也可以跟随光线的变化。

湖南美术馆 摄影：ACF域图视觉

白色体块远看仿似书画宣纸的竖向折叠形态，近看釉面细藏冰裂纹的肌理。釉面反射出周围环境的鲜艳色彩，使白色体量的色彩多变而深邃。红线相互交织，形成建筑虚实，刚柔，阴阳的融合载体。



湖南美术馆 摄影：ACF域图视觉

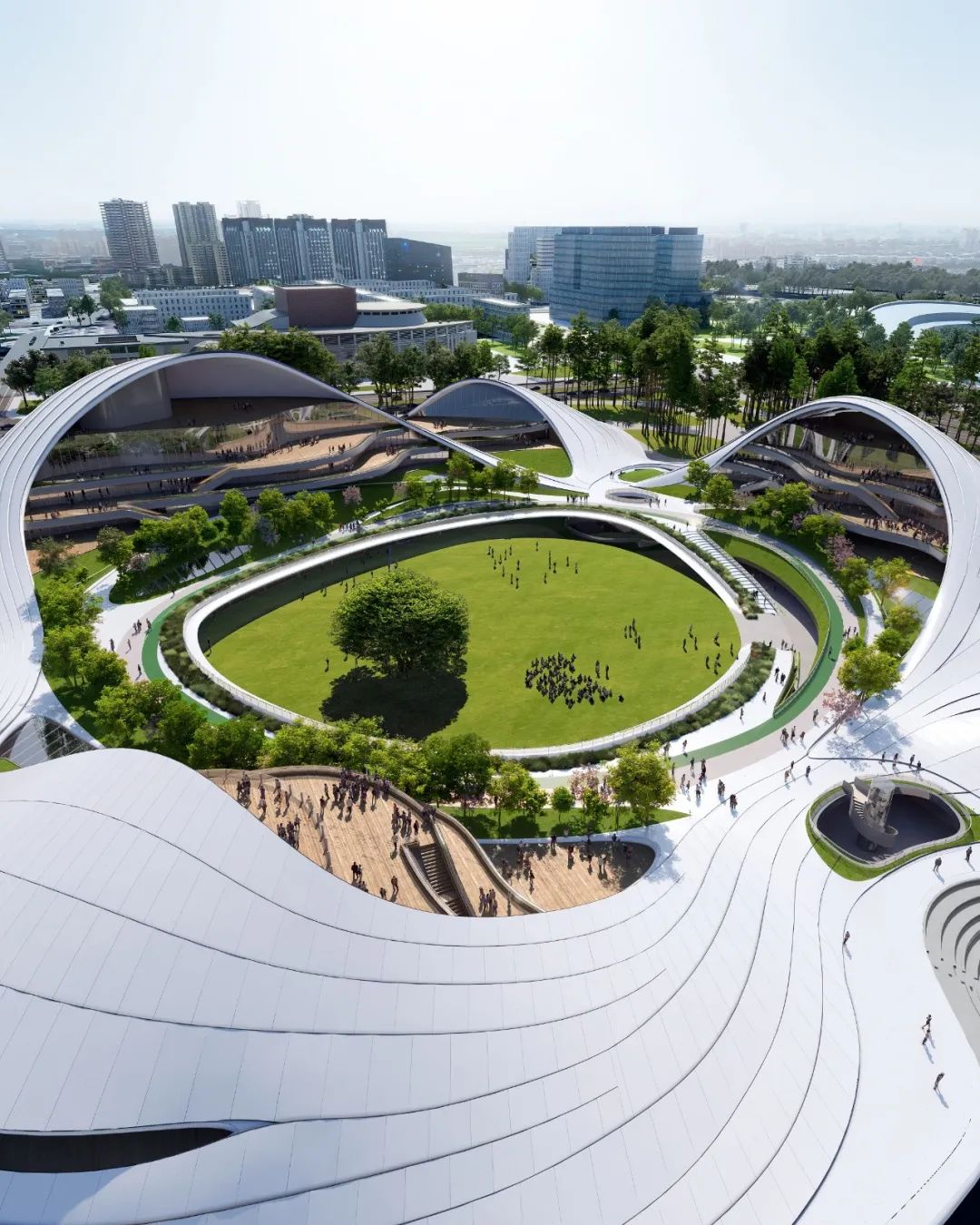

由马岩松带领的MAD建筑事务所发布嘉兴市民中心，MAD设计了一座公园中的景观建筑。坐拥中央公园的水边建筑表面覆盖着当地生产的白色陶板，呼应了江南水乡传统筒瓦屋顶的同时也更为经济节能。

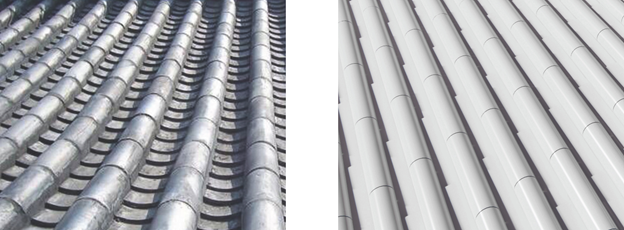

江南传统筒瓦屋顶（左）、嘉兴市民中心的白色陶板屋顶（右）

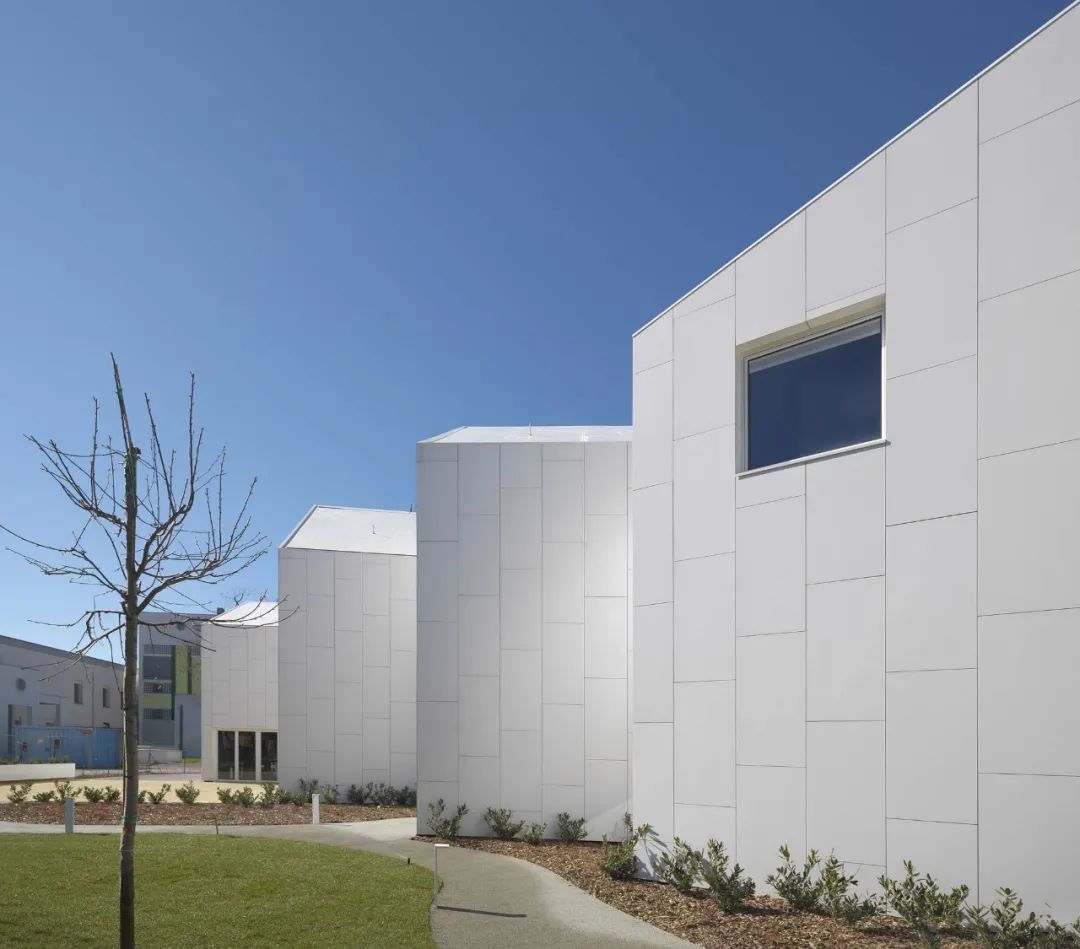

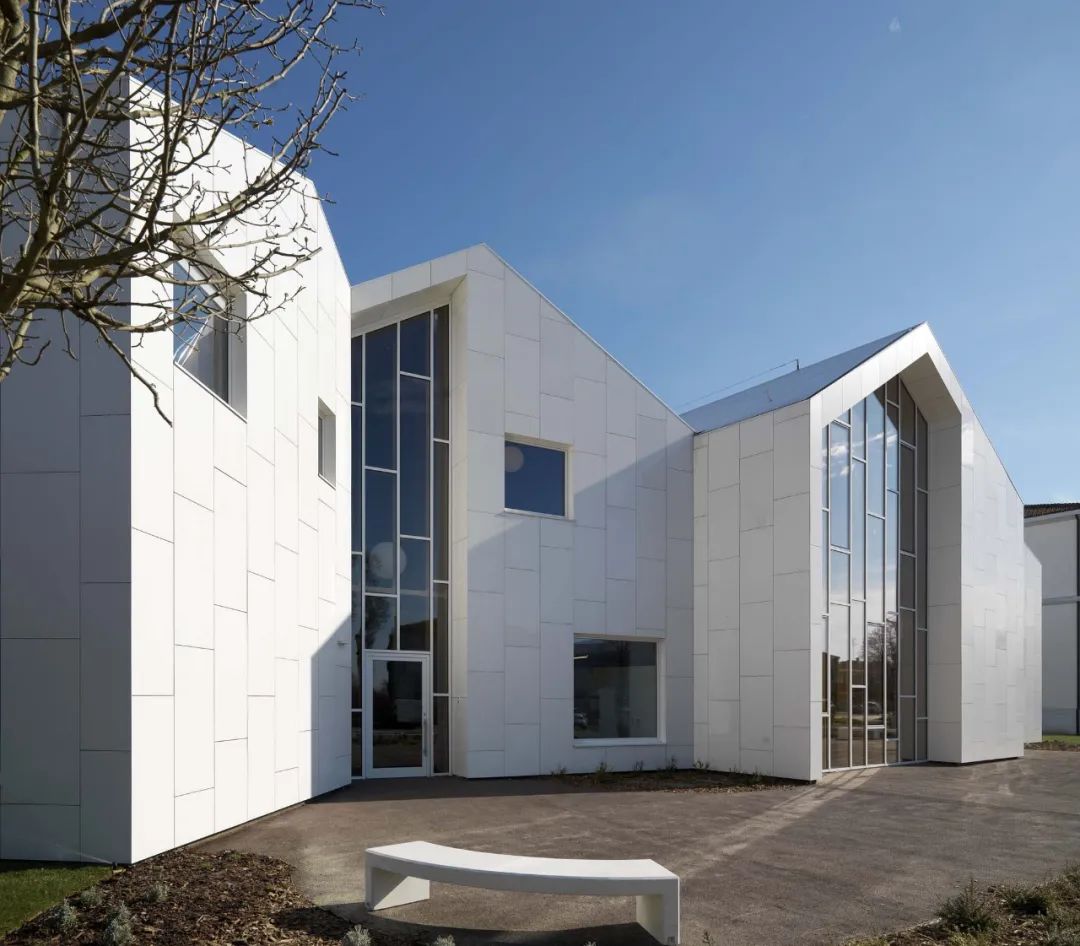

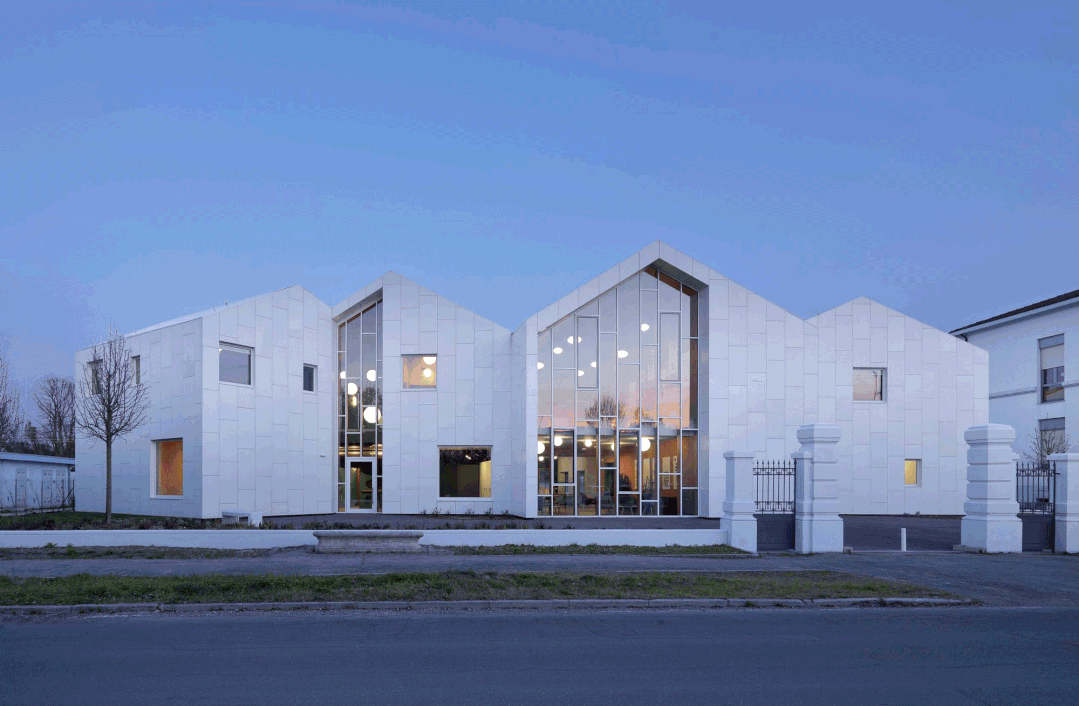

意大利某保健中心建筑的主立面是一个完全通透的无障碍空间，外墙板材料由陶土制成，保证了高品质的弹性和支撑。在陶板上添加丝绸般的涂层，具有惊人的白色光泽效果。



© Daniele Domenicali

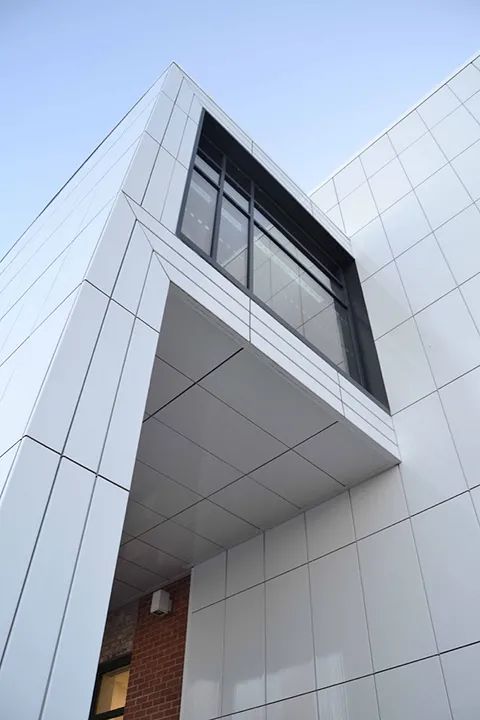

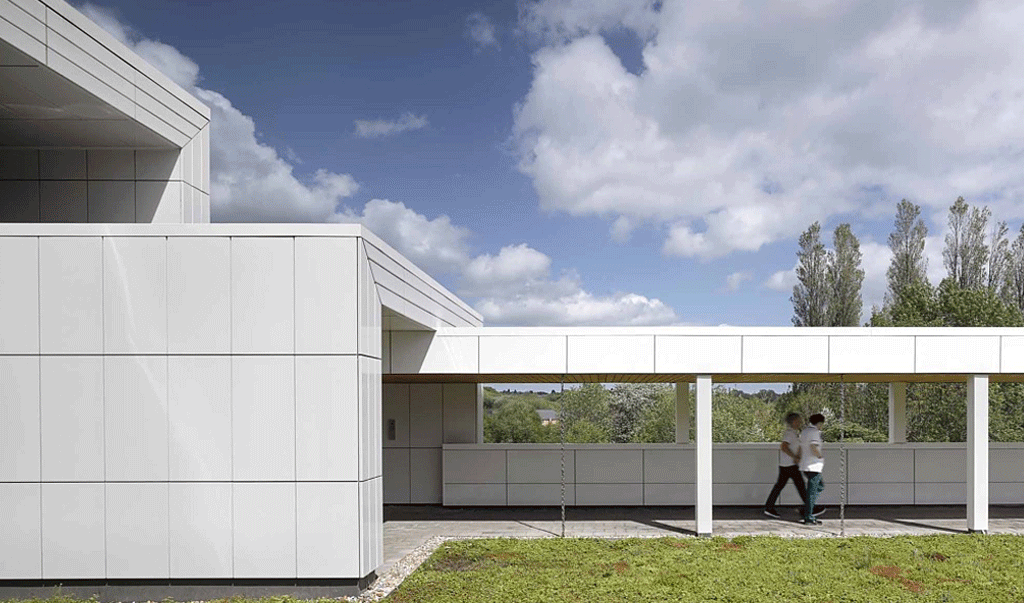

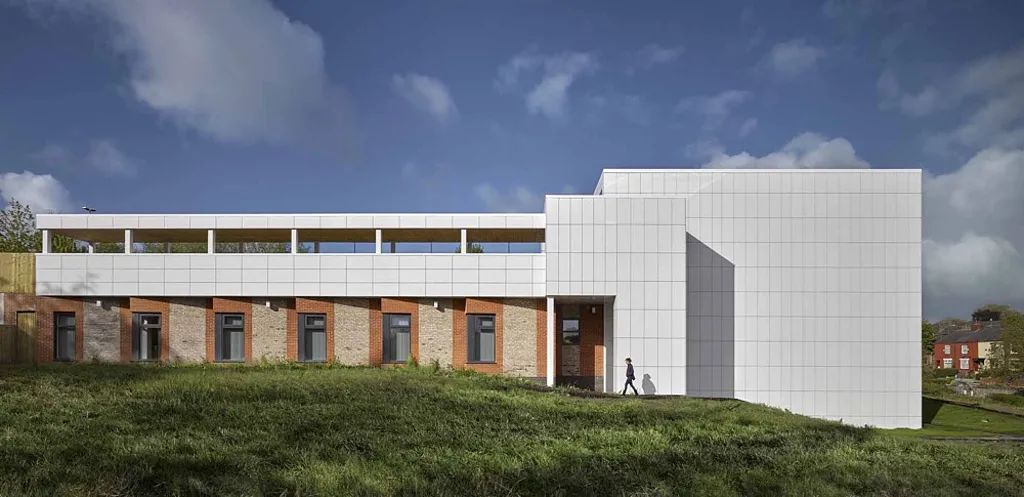

英国曼彻斯特某医院外墙采用釉面白色陶板覆盖，在尺度、层次和视角上进行了巧妙的处理，营造出一种与传统医院惯例截然不同的温馨的感觉。



© Daniel Hopkinson

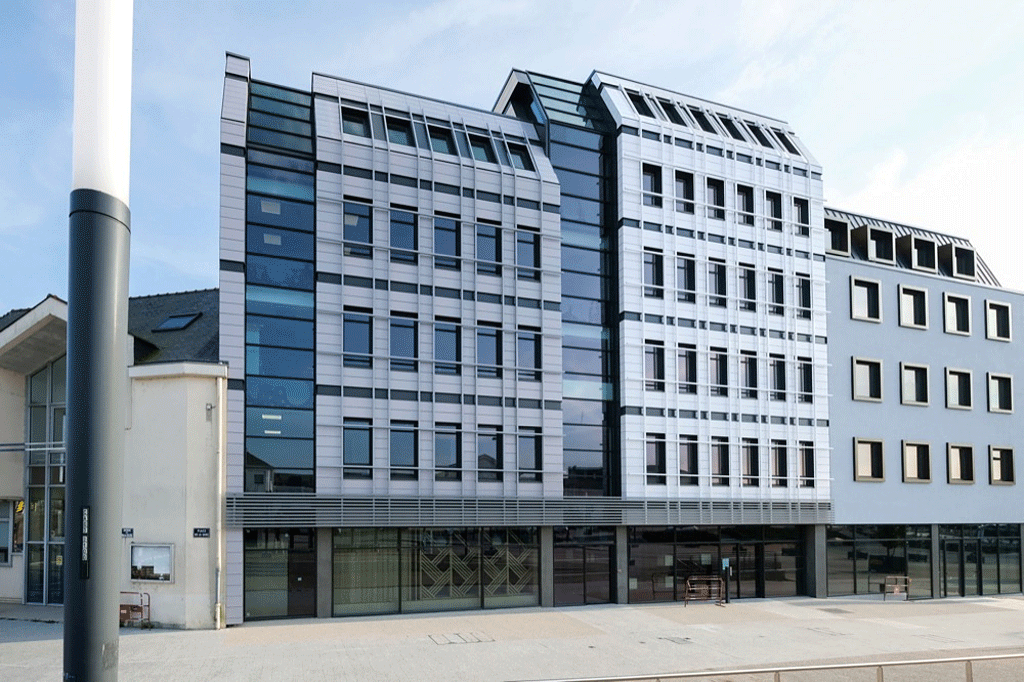

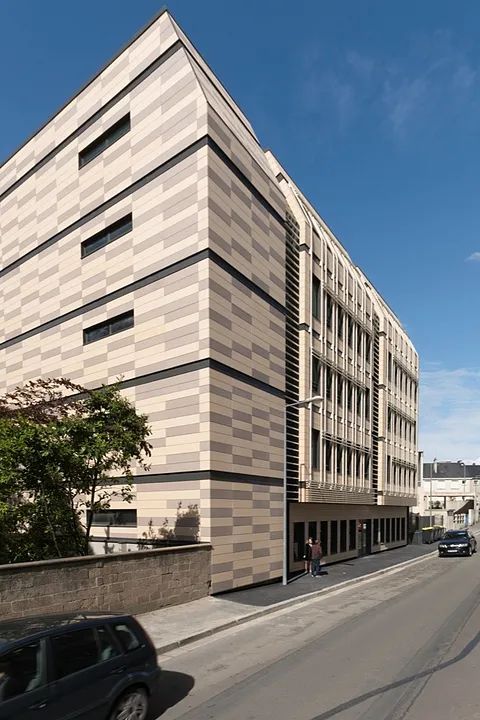

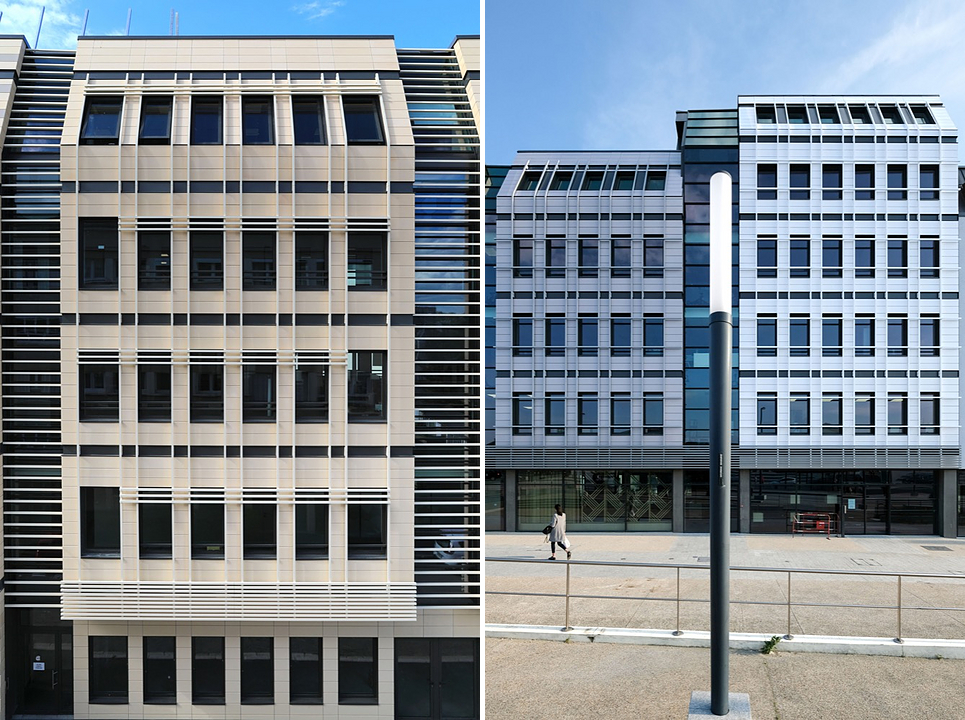

拉瓦尔某办公商业建筑，在设计这个综合体之前，建筑师们不遗余力地对周边地区的颜色、材料和形状进行了严格的分析。为该项目选择了四种不同颜色的外立面幕墙，面向街道的一侧的石头和陶土灰色，对面的一侧采用亮面釉面白色和釉面灰色，更具“高科技”外观。



© Marc Knecht



-05-

陶板价格

Price



陶板幕墙的价格组成主要包括∶ 陶土板材、龙骨及配套构件、人工费、措施费和幕墙厂家的利润等。其中，板材价格一般在200～300 元/m²，龙骨及其配套构件为 80~100元/m²，人工费为 120~150元/m²。

（以上价格仅为市场普通中端产品价格，材料价格会因不同项目、不同品牌以及订制等多方原因有较大浮动，仅供参考）

由于陶板本身单价较高，所以只适用于仿制较高价格的石材。



结语：

不同于石材瓷板材质的不可回收，陶板生产采用纯天然陶土为原料，100%能循环回收利用，而回收破碎后的陶土板可以被用于其他建筑材料，如人行道和地基等处。同时具有质轻而坚、历久弥新等优势，符合现代人们的“绿色生活”追求。
