玻璃石材对折幕墙，万科滨海云中心

发布时间：2022-3-23 19:47:15   文章来源：材料在线   浏览：[  ]



【案例分享】玻璃石材对折幕墙，万科滨海云中心 / 第伍建筑

万科滨海云中心建筑
以其独特的体量及富有节奏感的立面
打破了滨海大道两侧千篇一律的城市形象
外立面45°折形玻璃+石材
十分引人注目

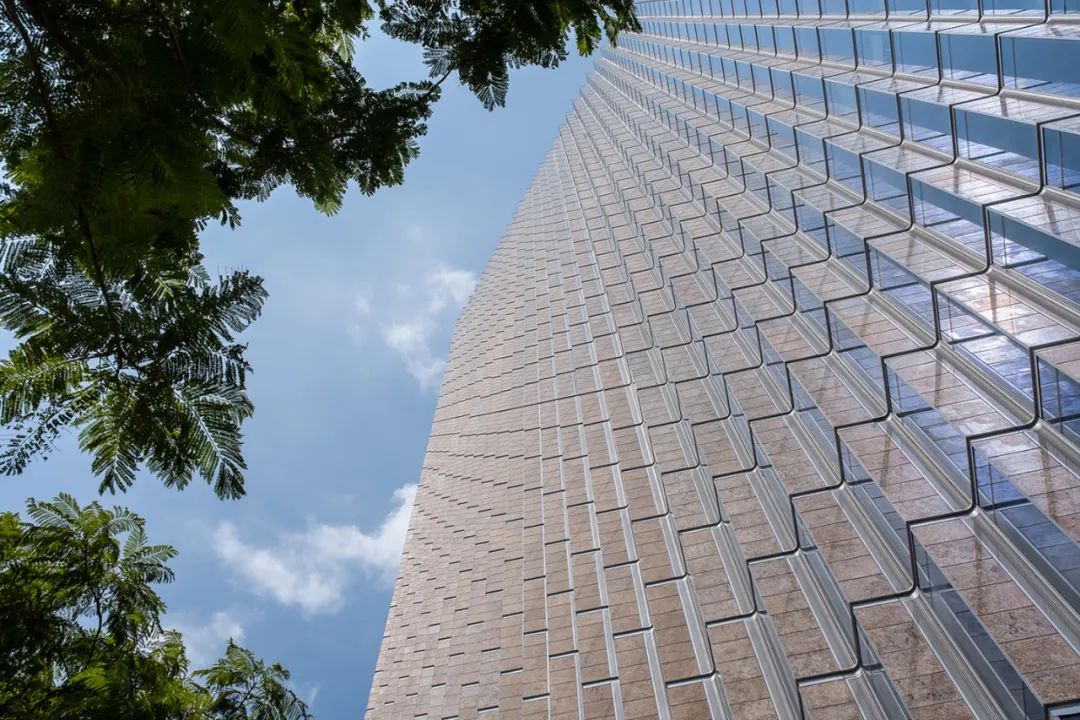

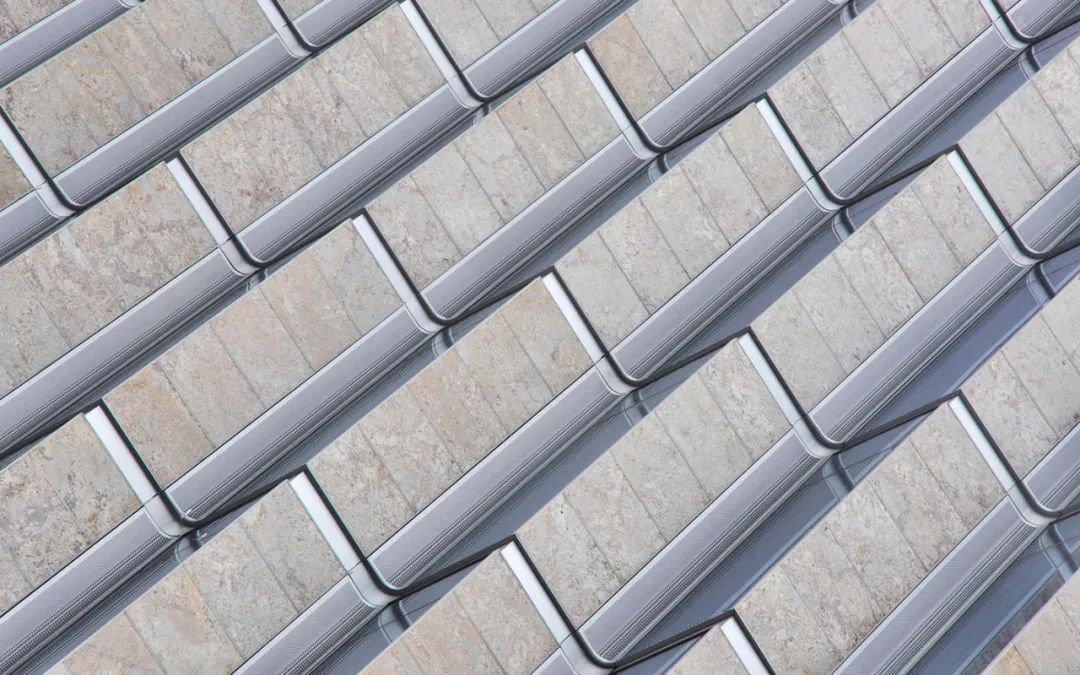

外立面45°折形 © 张超

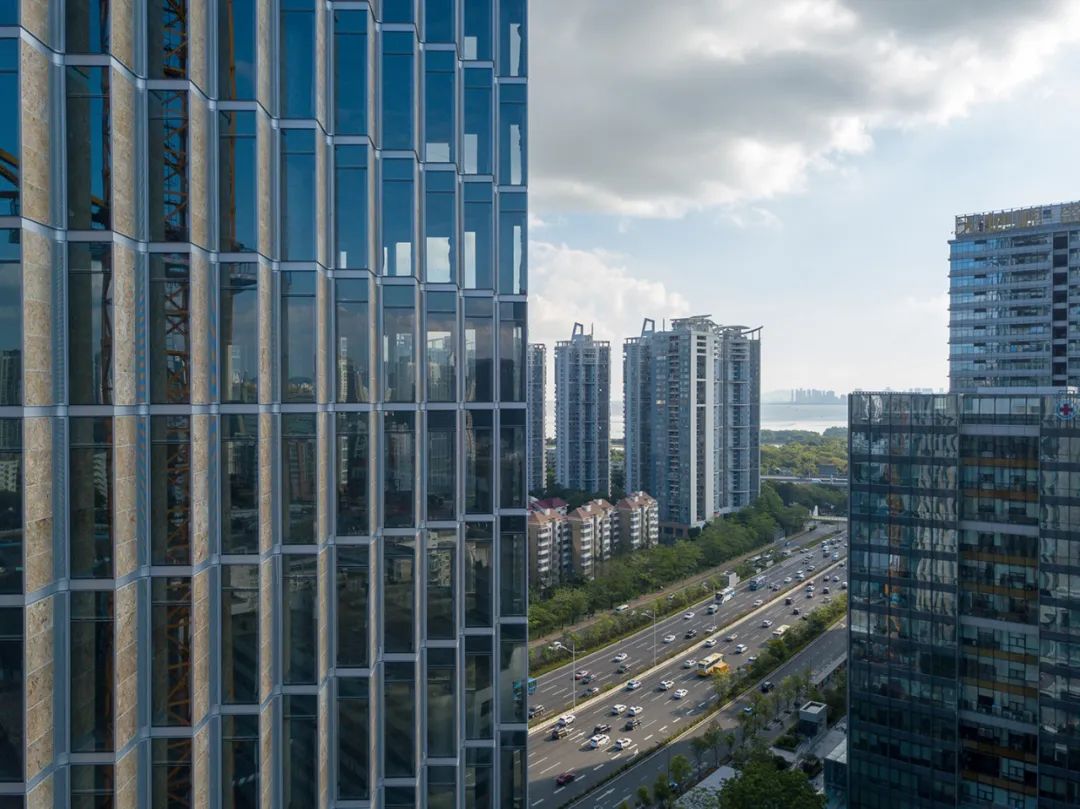

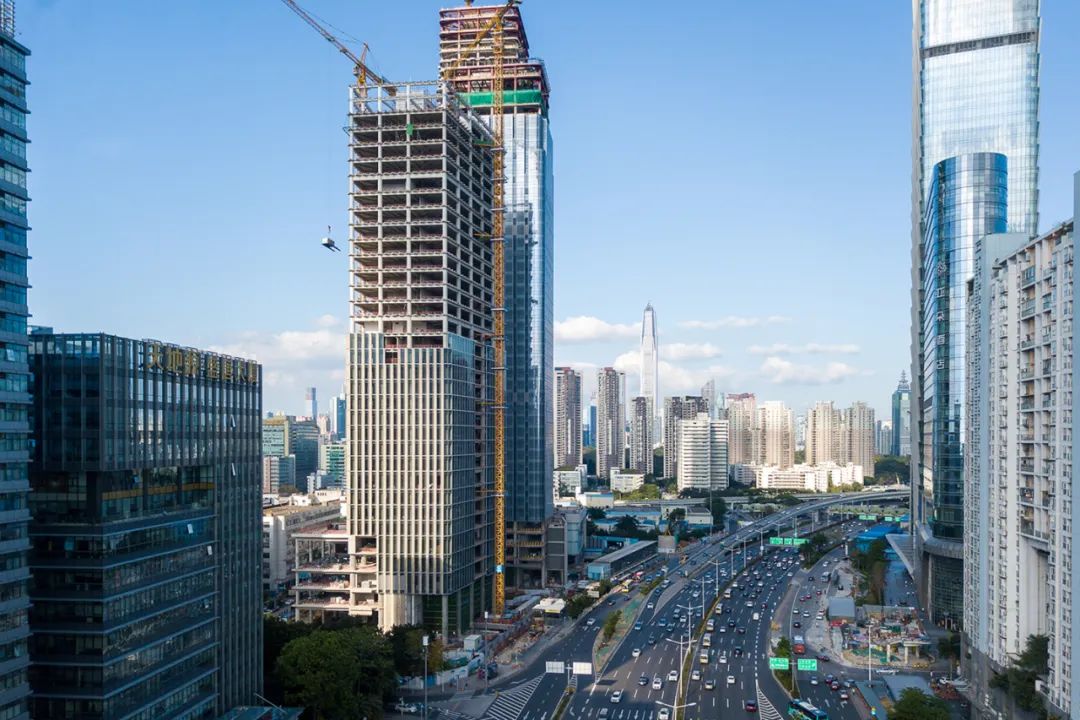

滨海大道西侧视图 © 张超

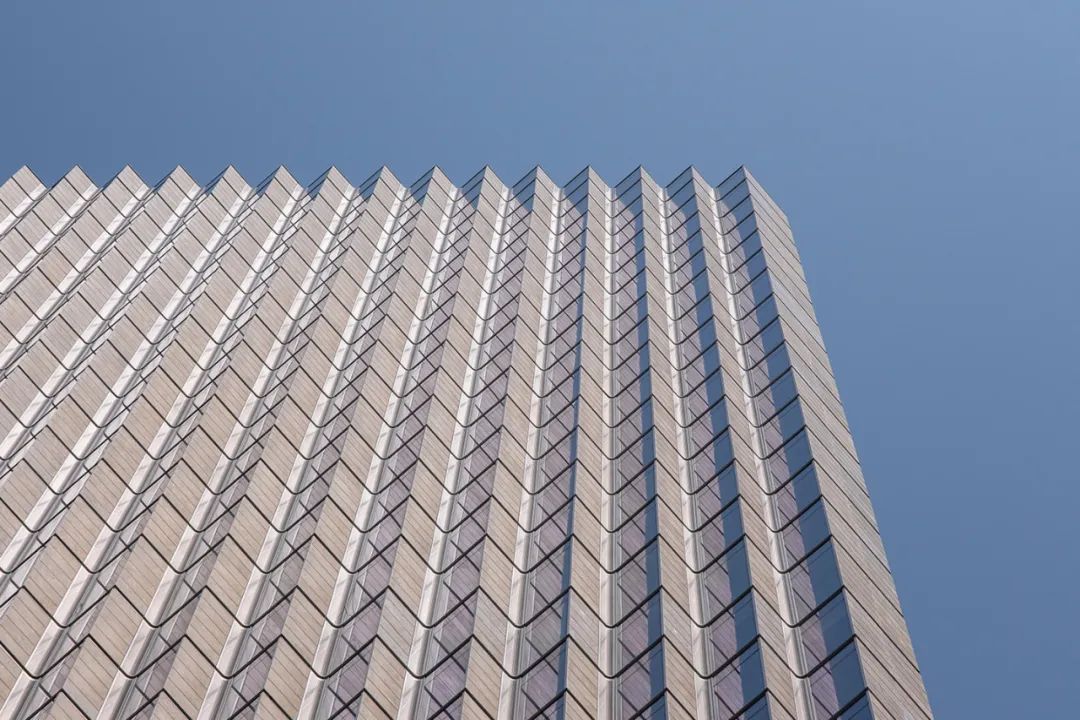

塔楼立面幕墙 © 张超


车公庙望向深圳湾 © 张超

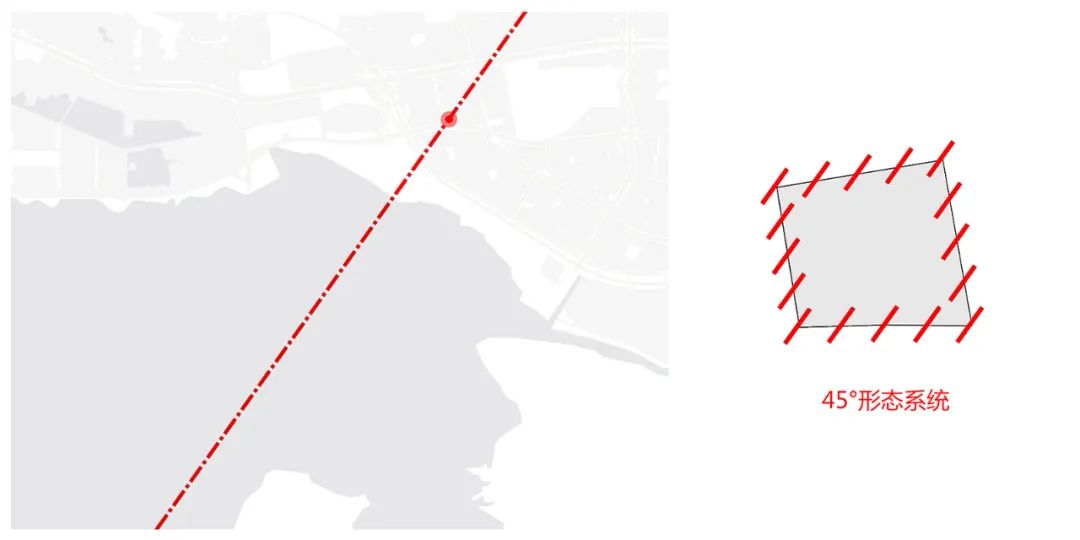

区位总图上看
滨海云中心西南面就是深圳湾
从项目用地西南45°的轴线方向
可以看到整个深圳湾海景
于是以45°斜线作为项目设计的形态系统
在应对景观资源的同时
也回应了深圳常年炎热的气候特征
所以设计采用玻璃面与石材墙面
虚实对半的折形幕墙系统
以玻璃面直面深圳湾海景
实墙面则可以起到遮阳、隔噪作用


形态系统

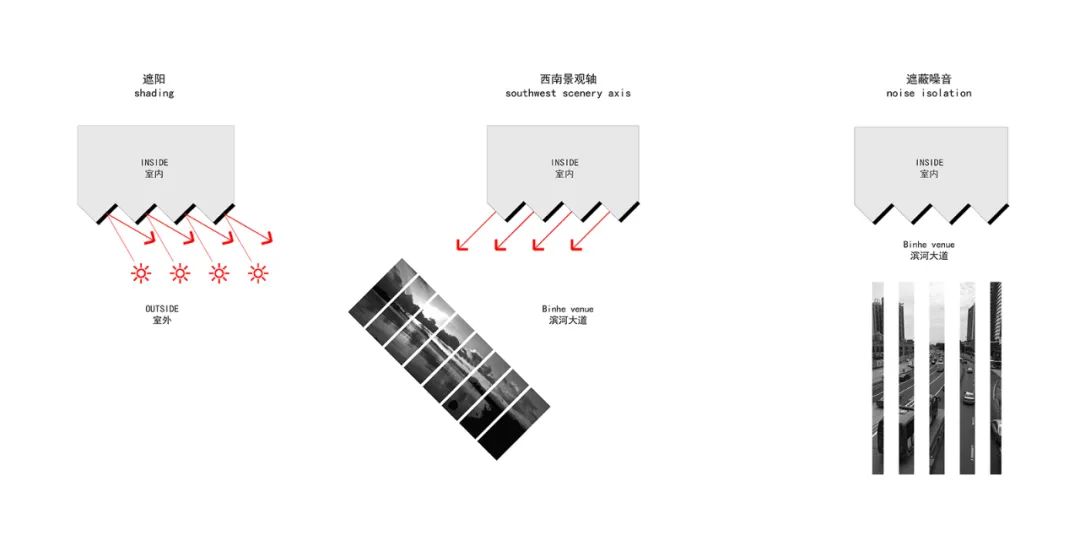

立面概念

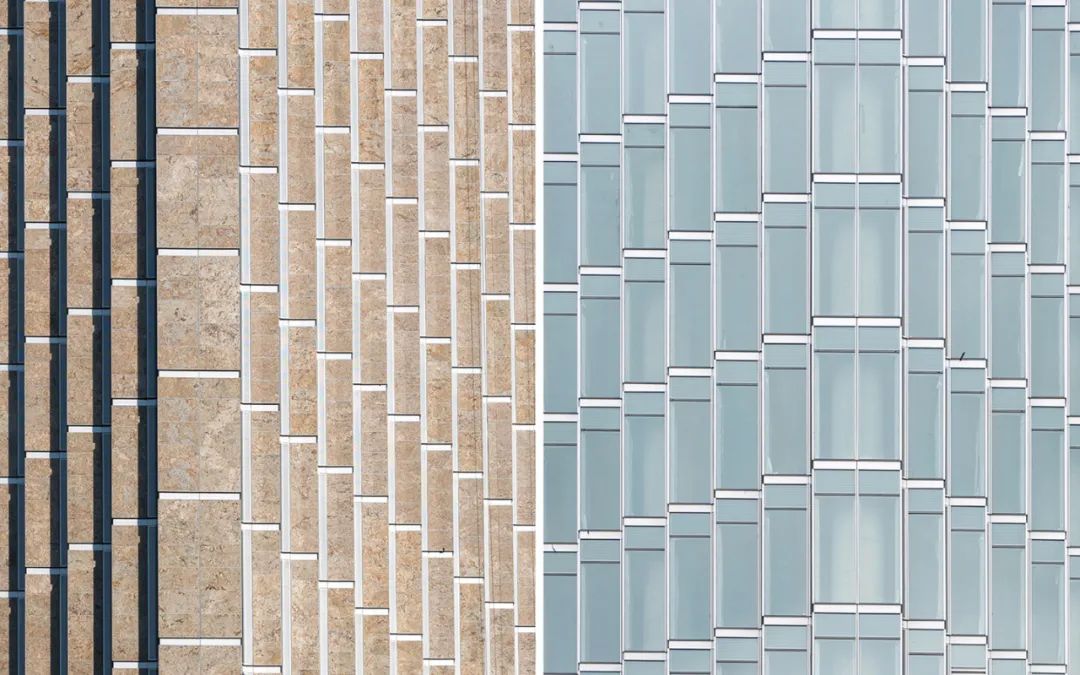

东向（石材面）与西向（玻璃面）强烈的视觉反差 © 张超

这样的设计为滨海云中心
带来了独特的视觉效果
即东、西向强烈的视觉反差
从滨河大道由东往西方向
会看到一个150米高的石头房子
而从西向看过来，它又是一个全玻璃建筑

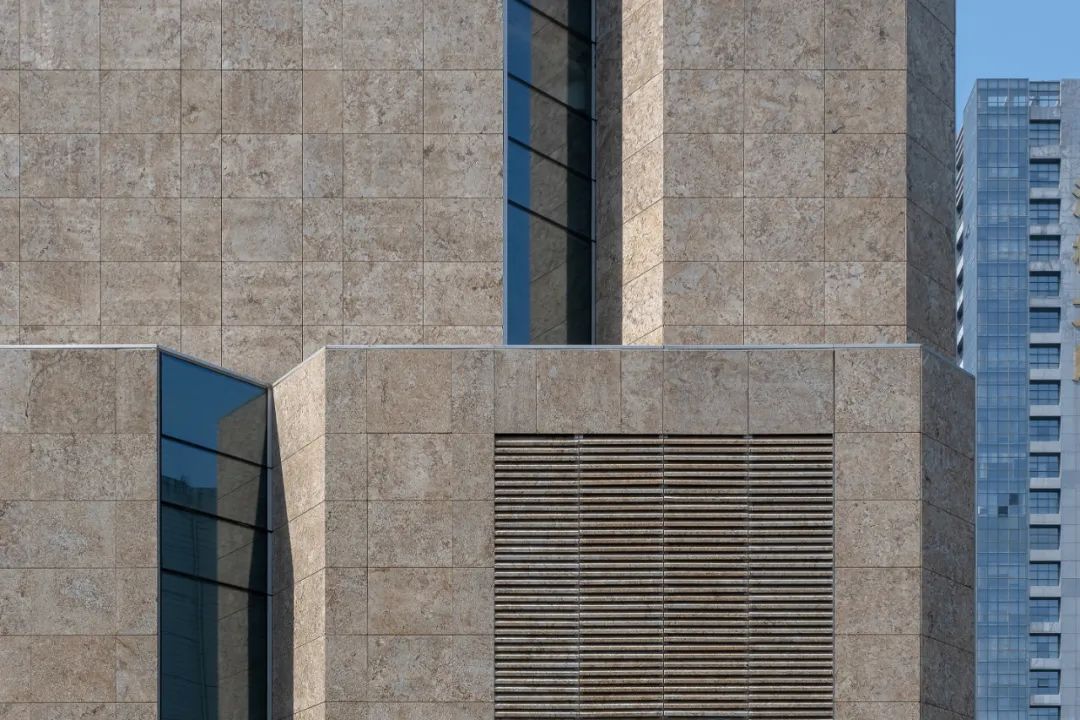

东向石材面 © 张超

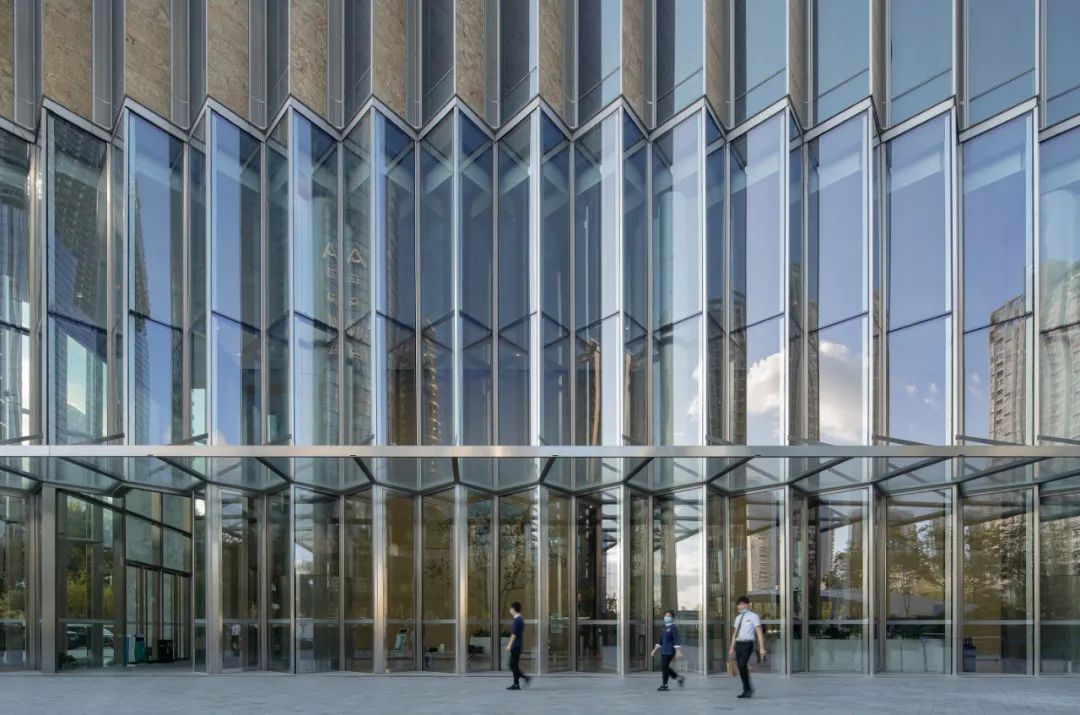

西向玻璃面 © 张超

塔楼的形态逻辑在裙房部分
也得到延伸与反转
塔楼凸折形在裙房部分成为了凹折形
45°形态亦延伸至裙房架空层吊顶
咖啡厅外墙、下层广场洞口轮廓、景观地面等部位


裙房部分凹折形 © 张超

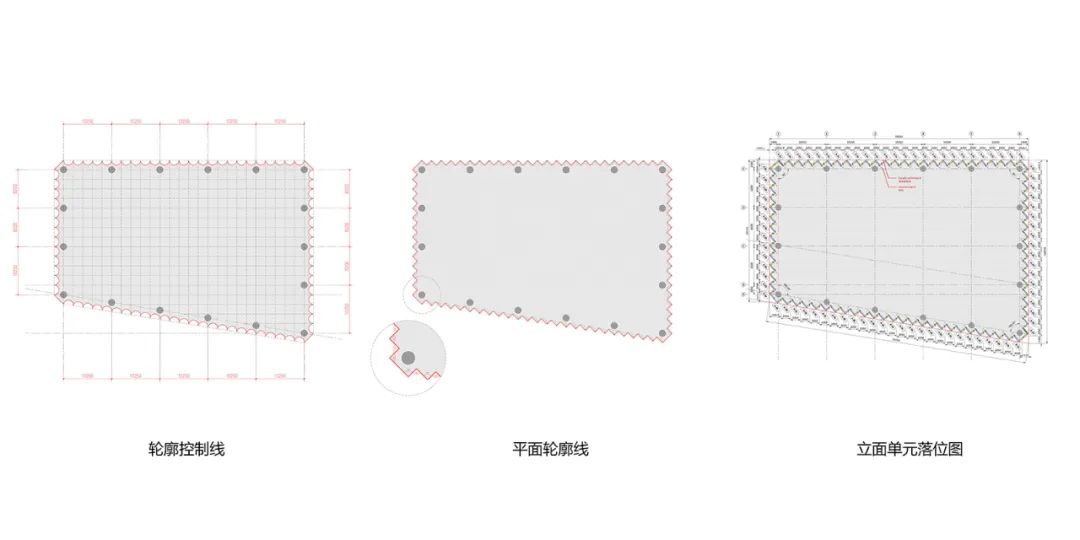

塔楼轮廓生成逻辑

幕墙单元除了考虑上文提到
景观资源、遮阳、隔噪的因素
同时还要考虑通风开启、灯光照明
安全护栏等常规功能要求
在石材墙面与玻璃面之
接入一段弧形穿孔金属板
以切线相接的方式达成虚、实面的自然过渡
同时将照明与开启两大功能消隐于外立面

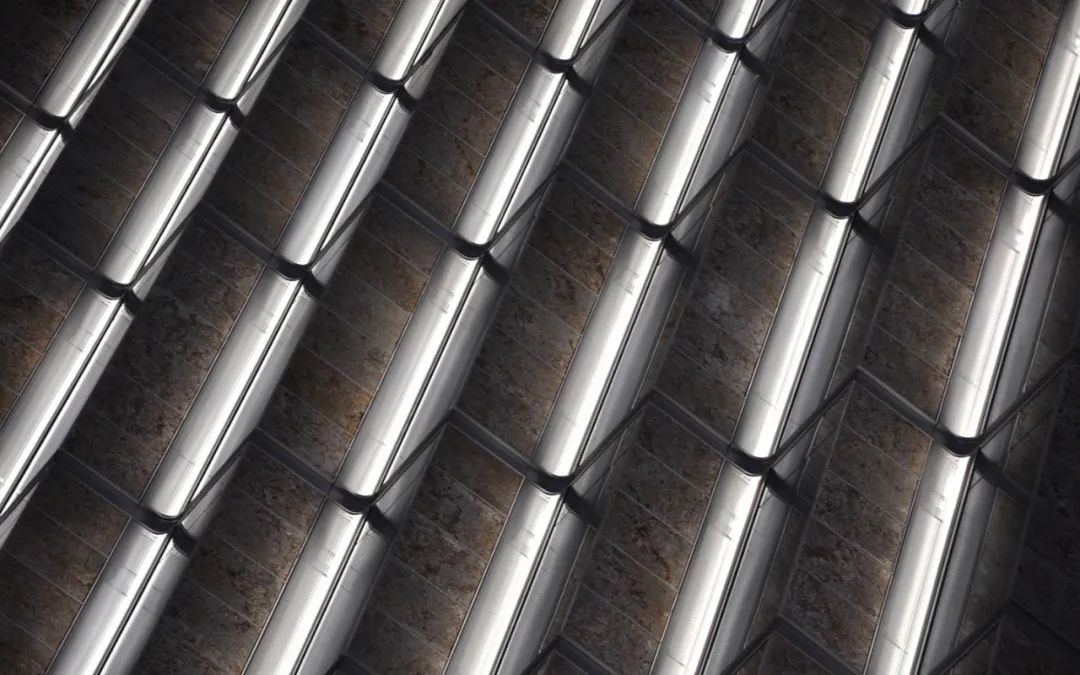

晚上灯光透过穿孔金属板
洒到石材墙面上柔和而朦胧
隐藏式开启设计即方便于灯光的维修保养
也洁净了外立面

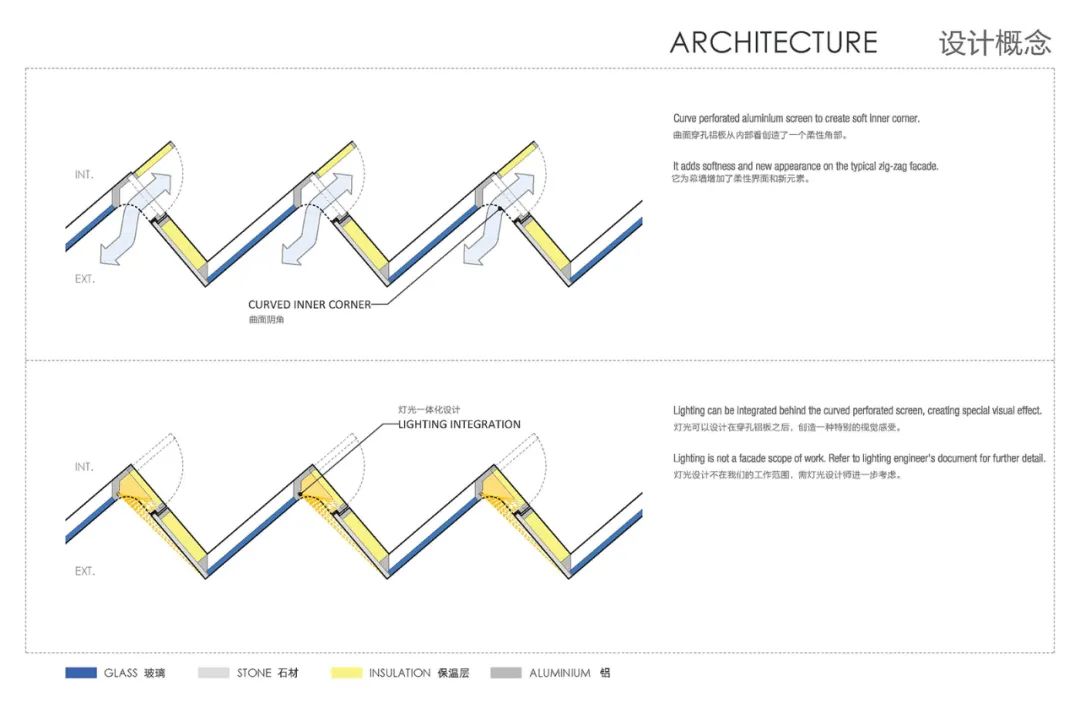

复合化的立面设计（VS-A设计图）

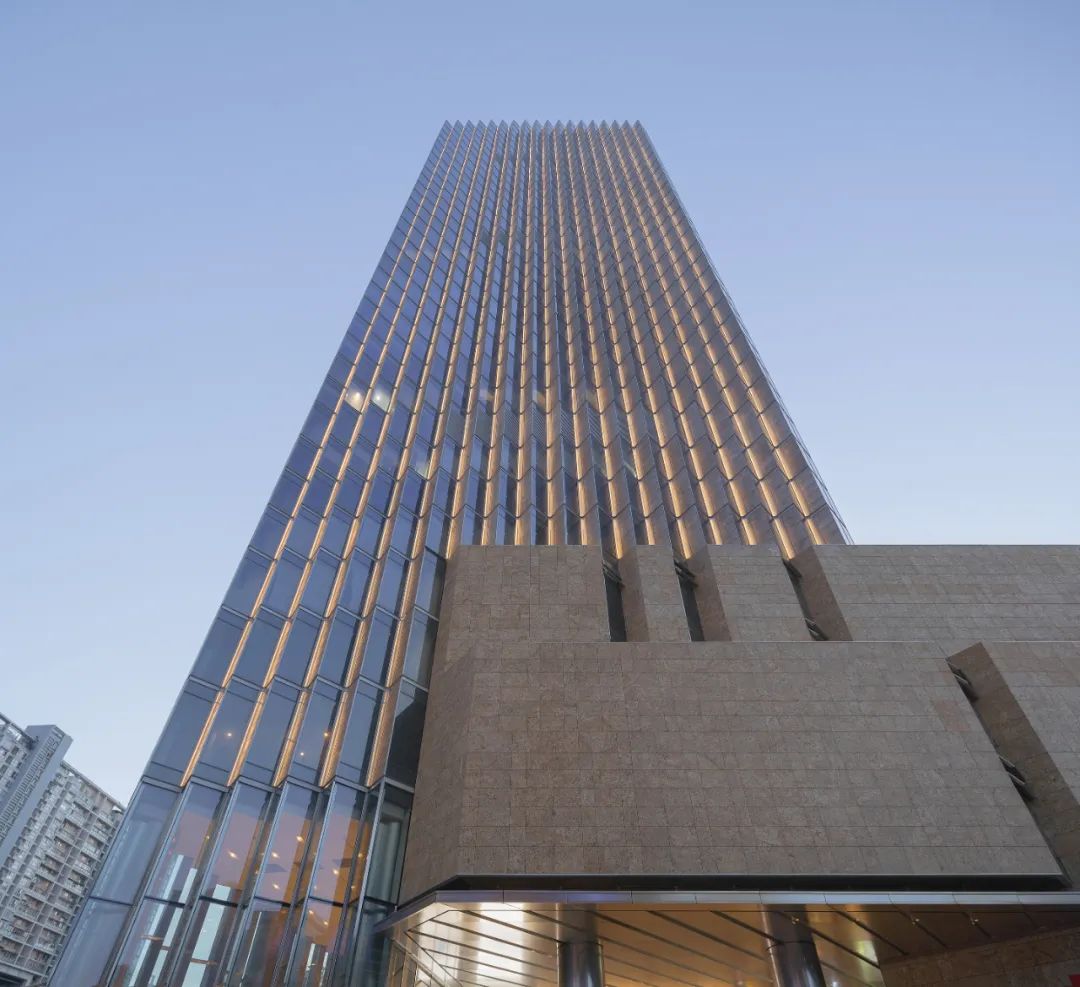

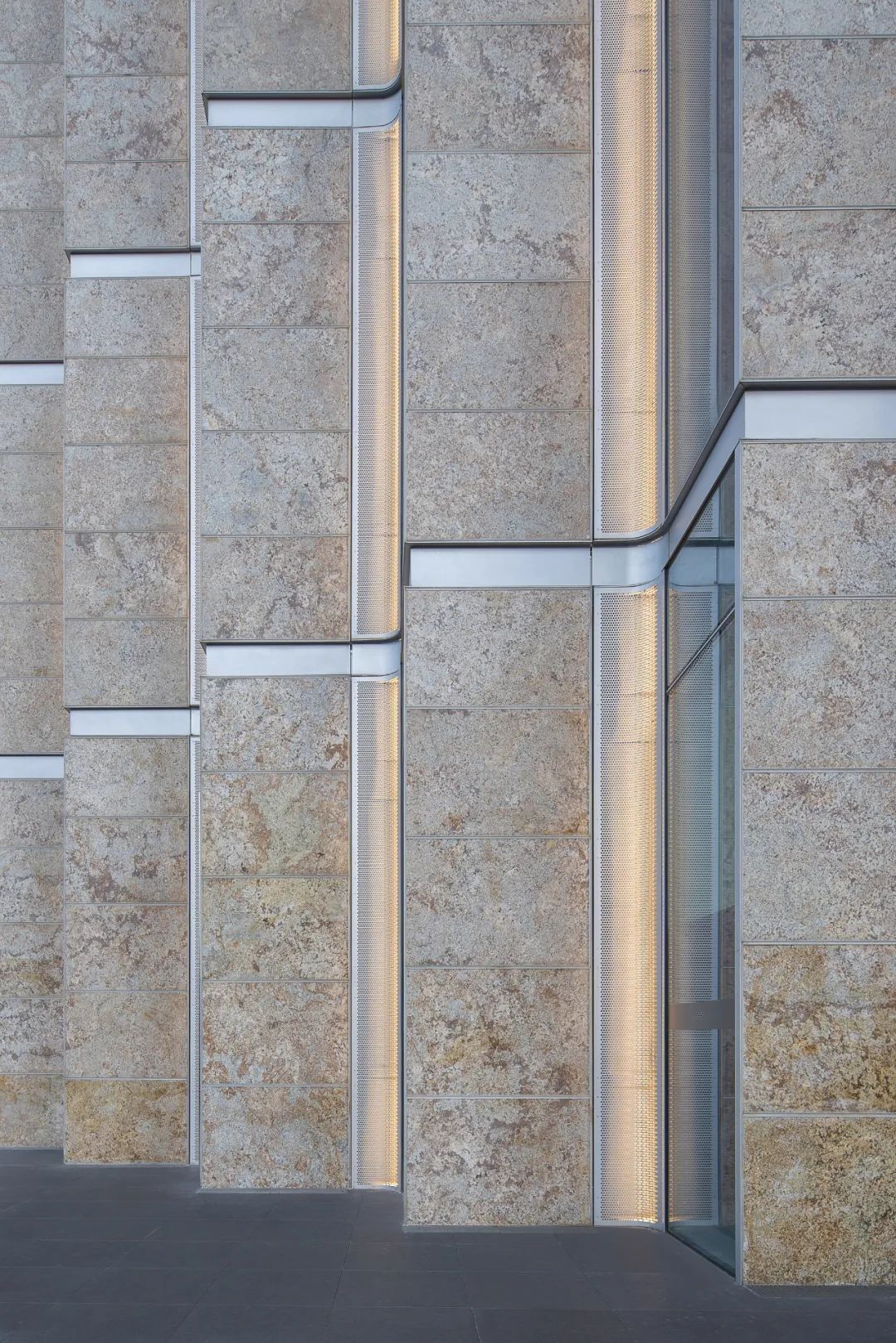

弧形穿孔金属板使虚、实两面自然过渡 © 张超

© 第伍建筑


玻璃采用半钢化夹胶中空low-E工艺
保证玻璃平整度
同时也隐秘化透明幕墙的安全围护功能
使得塔楼幕墙玻璃
从地面到吊顶没有任何遮拦
站在折形透明幕墙面前
深圳湾海景尽收眼底

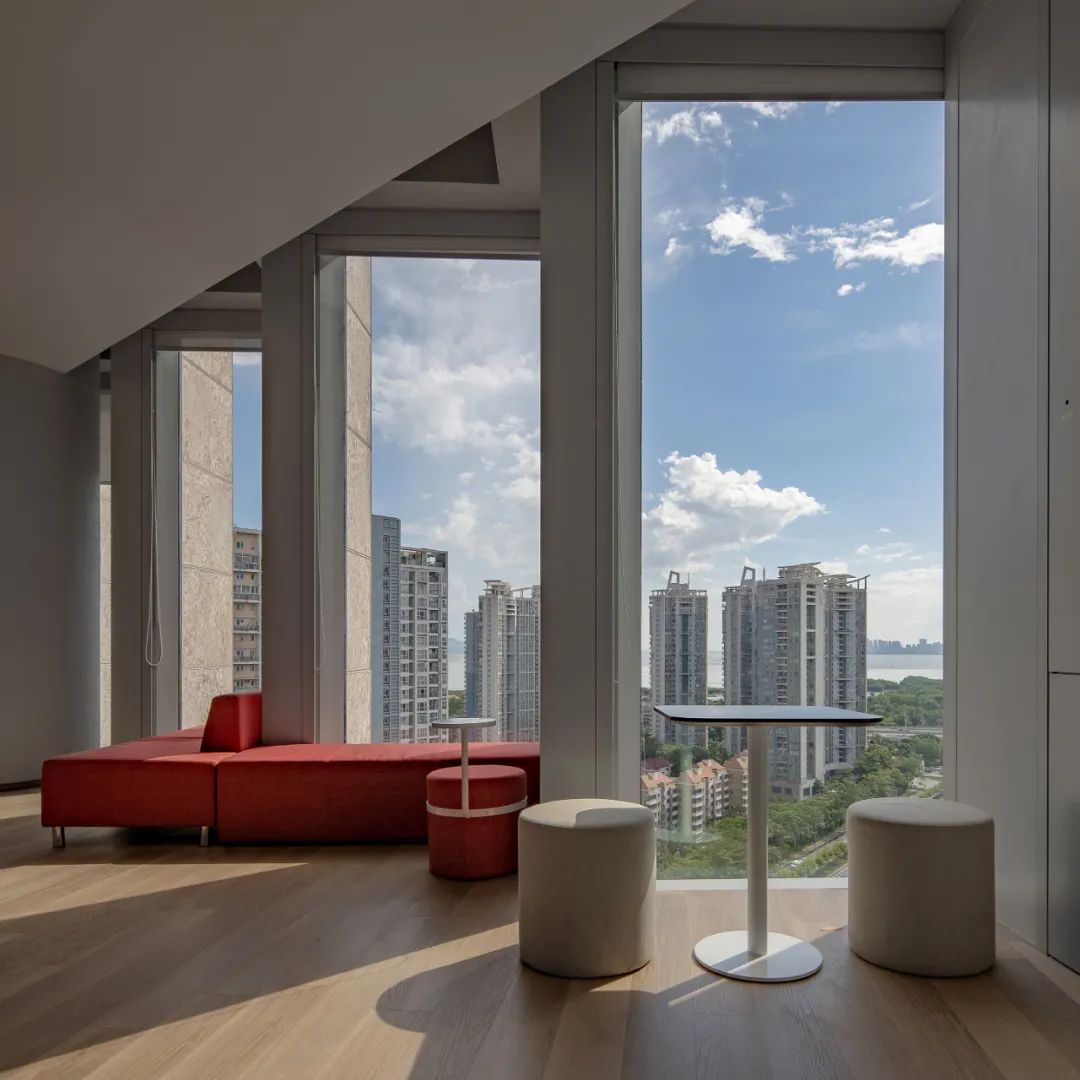

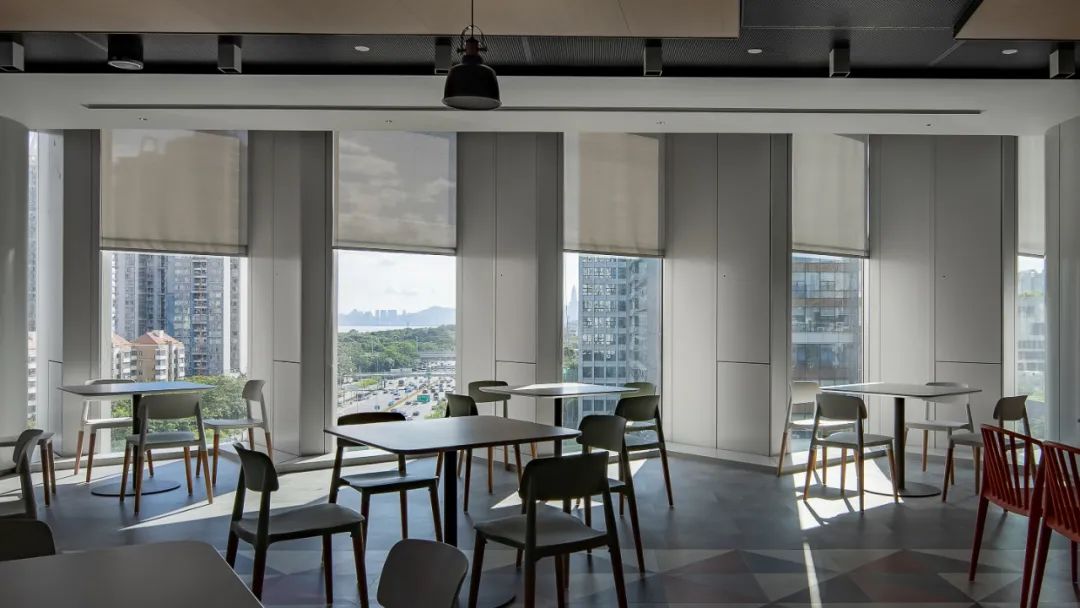

室内遮阳效果 © 张超

完整的幕墙玻璃 © 张超


在项目的设计、建造过程中
我们将保证建筑的高完成度
做为一个非常重要的目标
前期对于设计到施工的充分考虑
后期与合作设计团队、
工团队以及甲方的项目管理紧密配合
使项目在周期短、成本控制紧的情况下
得到高品质的呈现
